AGC/AVC计划曲线是电网对新能源电站精细化调度的关键技术…

  • 日期: 2026-05-29 | 来源: 原创
  • 分类: 技术分享

AGC/AVC计划曲线宣传文件

agc-3

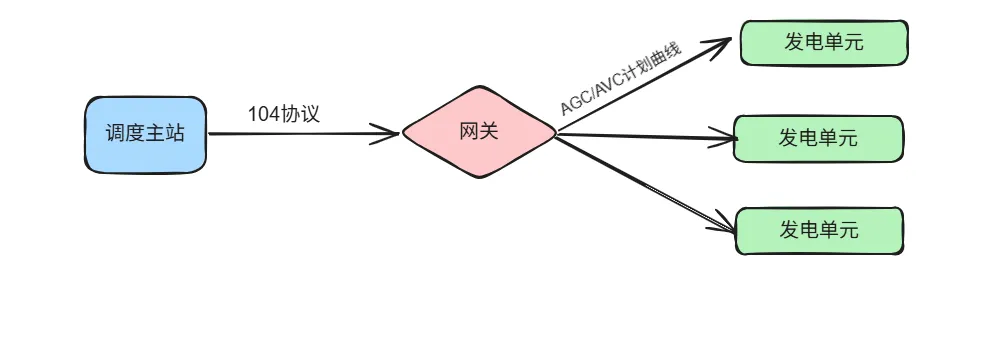

图示 ：AGC/AVC计划曲线现场部署图

应用场景

AGC有功计划曲线与AVC电压计划曲线主要应用于电网对发电设备的精细化调度控制场景。在新能源电站（如风电、光伏）中，由于出力具有波动性，调度中心会提前下发一条随时间变化的功率目标曲线。电站控制系统接收该曲线后，根据当前时间计算对应的目标出力，并与实时采集的实际功率进行对比，通过调节逆变器或机组负荷，使实际出力平滑跟踪计划值。这样可以避免功率突变对电网造成冲击，同时满足电网对功率分配和频率稳定的要求。AGC计划曲线还可用于限发控制和负荷平衡，提高新能源消纳能力和系统运行的安全性与稳定性。

产品概述

本产品深度集成AGC有功计划曲线与AVC电压计划曲线控制功能，面向光伏、风电等新能源场站的精细化调度需求，提供高可靠、可闭环的功率与电压协同控制能力。系统支持接收电网调度主站下发的日前及实时计划曲线（包括有功功率曲线与电压/无功目标曲线），并通过标准化通信接口完成解析、存储与动态执行。基于时间序列插值与偏差闭环调节机制，实现电站出力与电压水平对调度目标的高精度跟踪，为电网安全稳定运行提供关键支撑。

在核心控制能力方面，系统具备以下功能：

1.计划曲线接收与管理：支持多时段AGC有功计划曲线及AVC电压计划曲线的接收、校验、保障曲线连续性与有效性；

2.曲线跟踪控制：基于当前时间对计划曲线进行控制，生成实时目标值，并驱动逆变器或SVG等设备实现有功与电压的控制调节；

3.协同控制机制：支持有功控制与电压/无功控制协同运行，避免控制冲突，提高系统整体调节效率；

5.状态监测与数据上报：对计划值、实际值及控制偏差进行周期上送与异常上报，为调度决策与运行分析提供数据支撑。

同时，系统具备灵活的运行模式，支持计划曲线人工干预切换，在通信异常等情况下可就地运行，确保电站控制过程的连续性与可靠性。

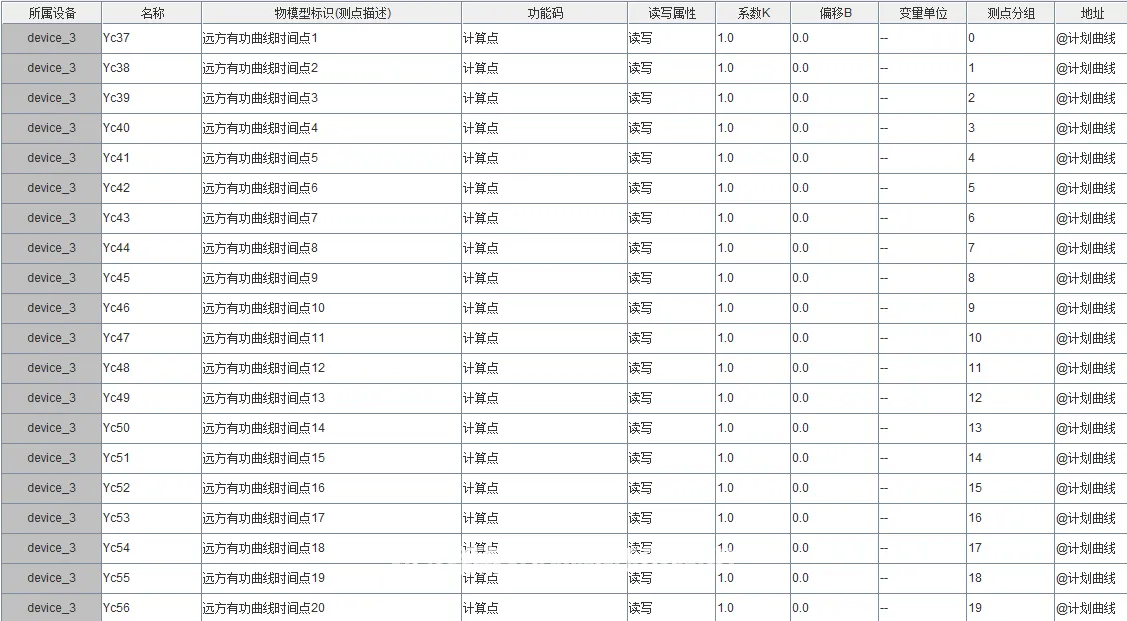

计划曲线-1

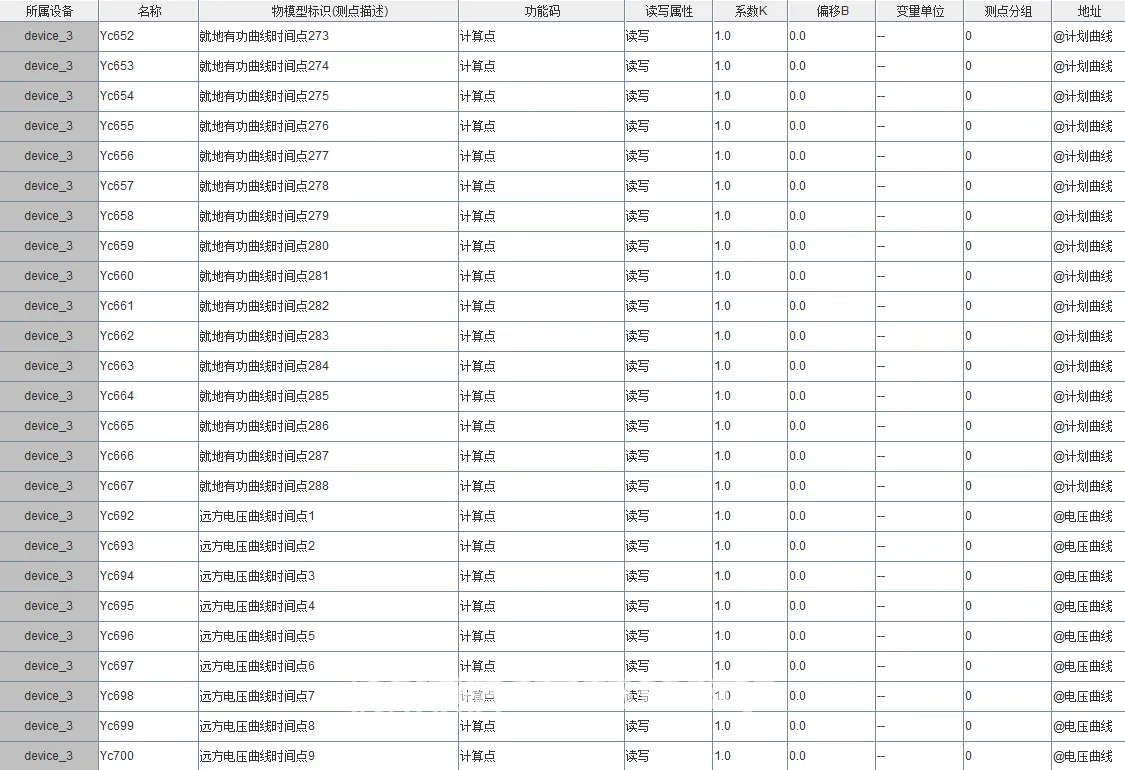

计划曲线-2

图示：测点示意图

主要功能

1.计划曲线接收。支持从主站接收AGC计划曲线数据，并完成解析、更新。

2.支持远方和就地的方式去控制计划曲线，可一键退出计划曲线的控制。

3.协同控制机制：支持有功控制与电压/无功控制协同运行，避免控制冲突，提高系统整体调节效率；

4.状态监测与数据上报：对计划值、实际值及控制偏差进行周期上送与异常上报，为调度决策与运行分析提供数据支撑。

部分功能图示

agc4

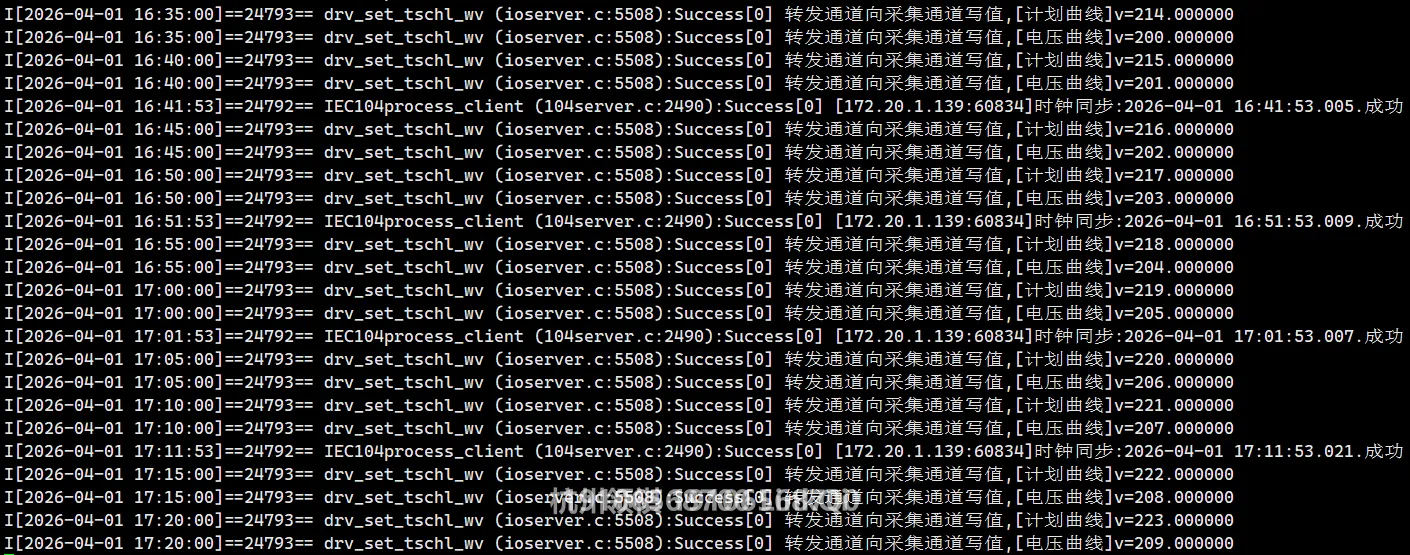

图示：控制示意图

CPU架构：x86/ARMv7

系统版本：

GNU/Linux 4.1.15

产品特点

1.本产品配置方便，可轻松将所需的现场数据转发给主站。

2.支持多种协议：支持ModbusRTU、DLT645-2007,DLT6845-2017、IEC60870系列等协议。

3.支持多路采集。

4.7×24小时连续稳定运行。

                                                         Guo Hua Yun

2026.04.01
