湖北鑫港置业2.5MW屋顶分布式光伏发电项目：领祺通信管理机与一次调频控制系统部署实践

项目背景

湖北省荆门市掇刀区掇刀石街道人民万福国际商贸城屋顶，湖北鑫港置业有限公司投资建设了2.5MW屋顶分布式光伏发电项目，项目地址位于培公大道201号。该项目采用**“自发自用，余电上网”**模式，充分利用商贸城大面积屋顶空间，将太阳能转化为清洁电能，优先满足园区自身用电需求，多余电量并入公共电网。

项目概况

项目信息	内容
项目名称	湖北鑫港置业有限公司荆门市掇刀区培公大道201号2.5MW屋顶分布式光伏发电项目
装机容量	2.5MW
项目地点	湖北省荆门市掇刀区掇刀石街道人民万福国际商贸城
应用方向	自发自用，余电上网
实施时间	2026年5月

系统设备配置

本项目涉及光伏并网的多个关键环节，配置了完整的通信、监控、安全防护和调度接入设备体系：

• 工业级无线路由器——保障站内与外部网络的可靠无线通信
• 领祺光功率预测系统——基于气象数据和光伏模型，精准预测光伏发电功率，满足电网调度对新能源功率预测的要求
• 领祺一次调频控制终端PFCS-3000B——实现光伏逆变器参与电网一次调频，提升新能源电站对电网频率的响应能力

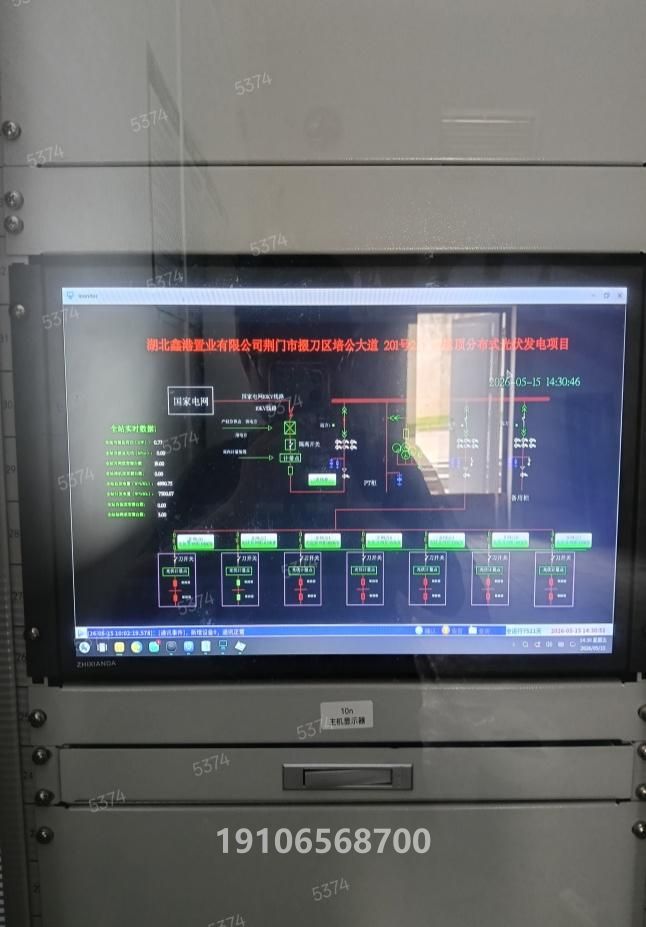

• 领祺电力监控系统——对站内光伏发电设备运行状态进行实时监控与数据管理

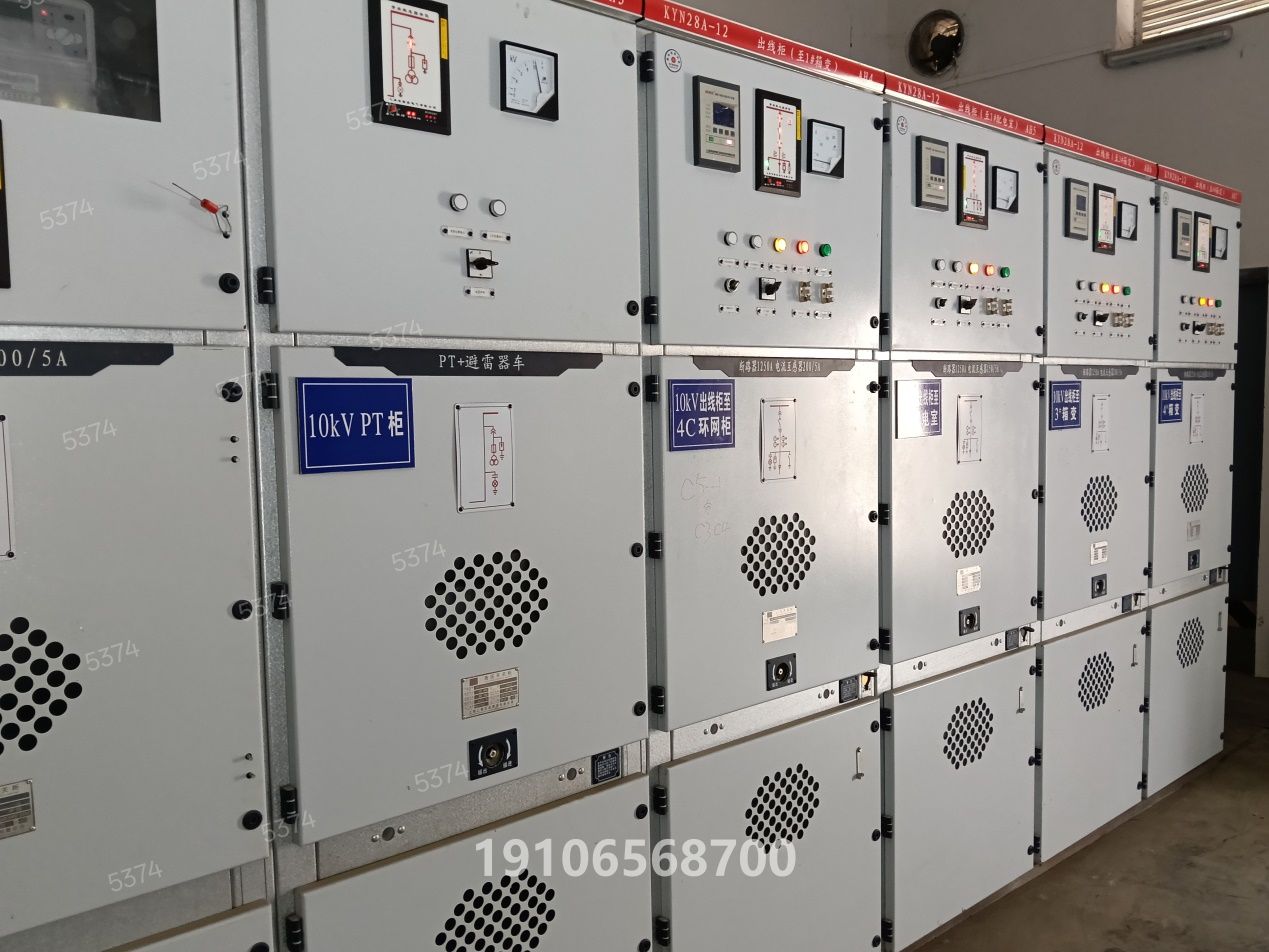

• 电能量数据采集终端——完成电能量的精确采集与计量
• 奇固网络安全监测装置（II型）HKW-INS8000——满足电力监控系统网络安全防护要求，对站内网络进行实时监测
• 卫星时间同步主时钟——为全站设备提供统一的高精度对时信号
• 领祺通信管理机PBox6218A——作为站内核心通信网关，实现多种协议转换与数据汇总上传
• 领祺分布式电源协调装置PBox6220-PQCT——协调分布式电源的有功/无功功率输出，保障并网点电能质量
• 纵向加密认证装置——保障调度数据传输的安全性和完整性

核心设备详解

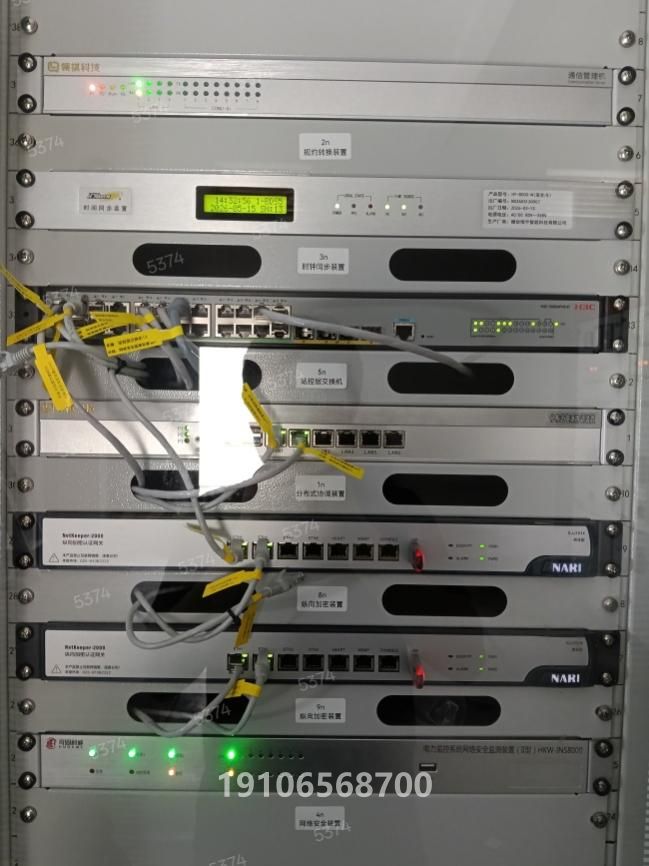

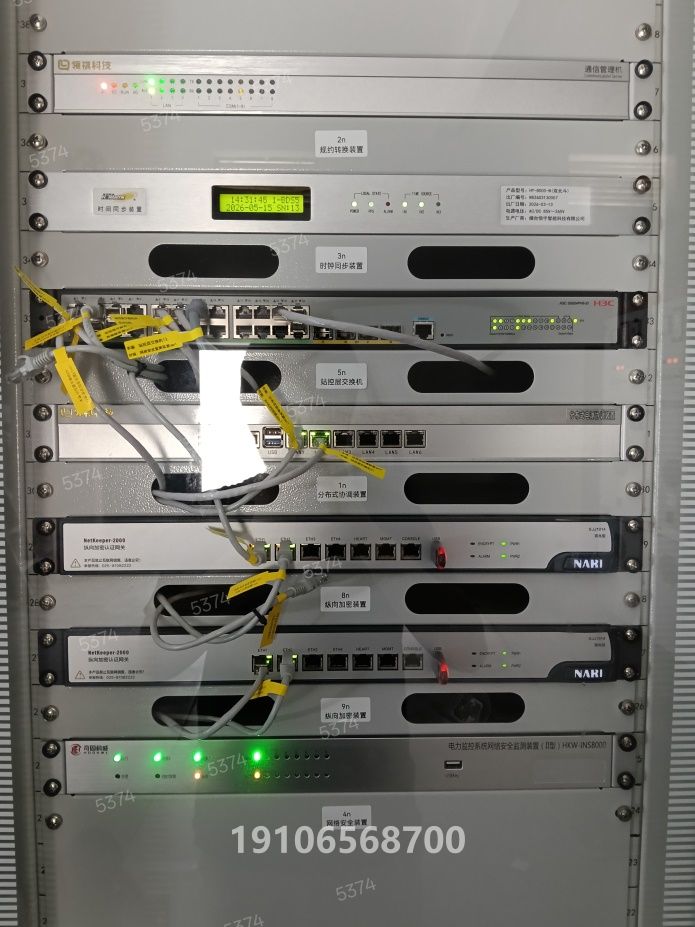

领祺通信管理机PBox6218A

PBox6218A作为本项目站内通信的核心枢纽，承担着光伏逆变器、电表、环境监测仪等多类设备的数据采集与协议转换任务，将站内数据汇总后按照调度规约上传至电网调度主站。其支持多串口、多网口并发通信，兼容主流电力通信协议，是分布式光伏并网通信的关键设备。

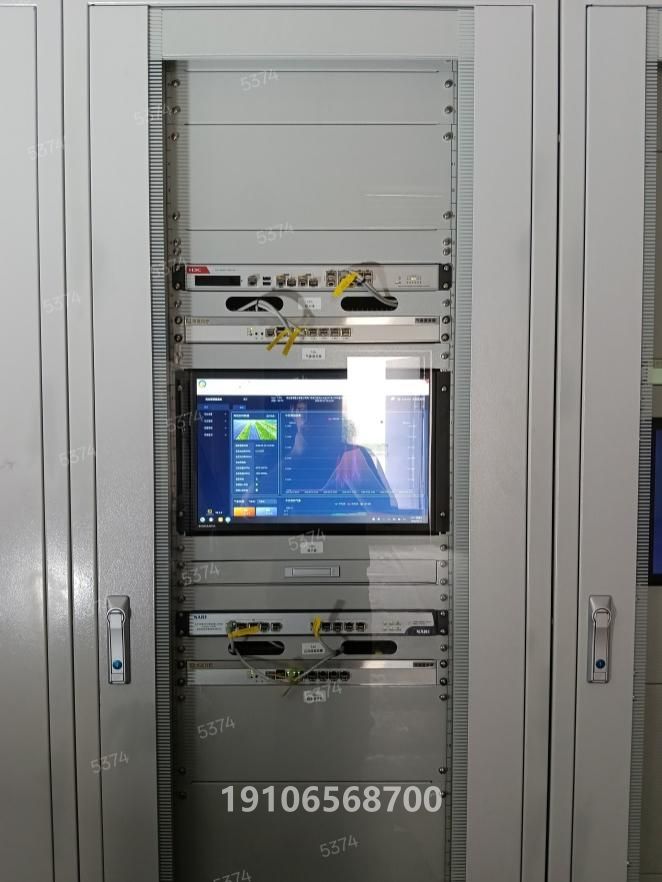

领祺一次调频控制终端PFCS-3000B

随着新能源占比不断提高，电网对光伏电站的频率支撑能力提出更高要求。PFCS-3000B一次调频控制终端能够实时监测电网频率偏差，通过调节光伏逆变器有功功率输出，实现对电网频率的快速响应，有效提升新能源电站的电网友好性。

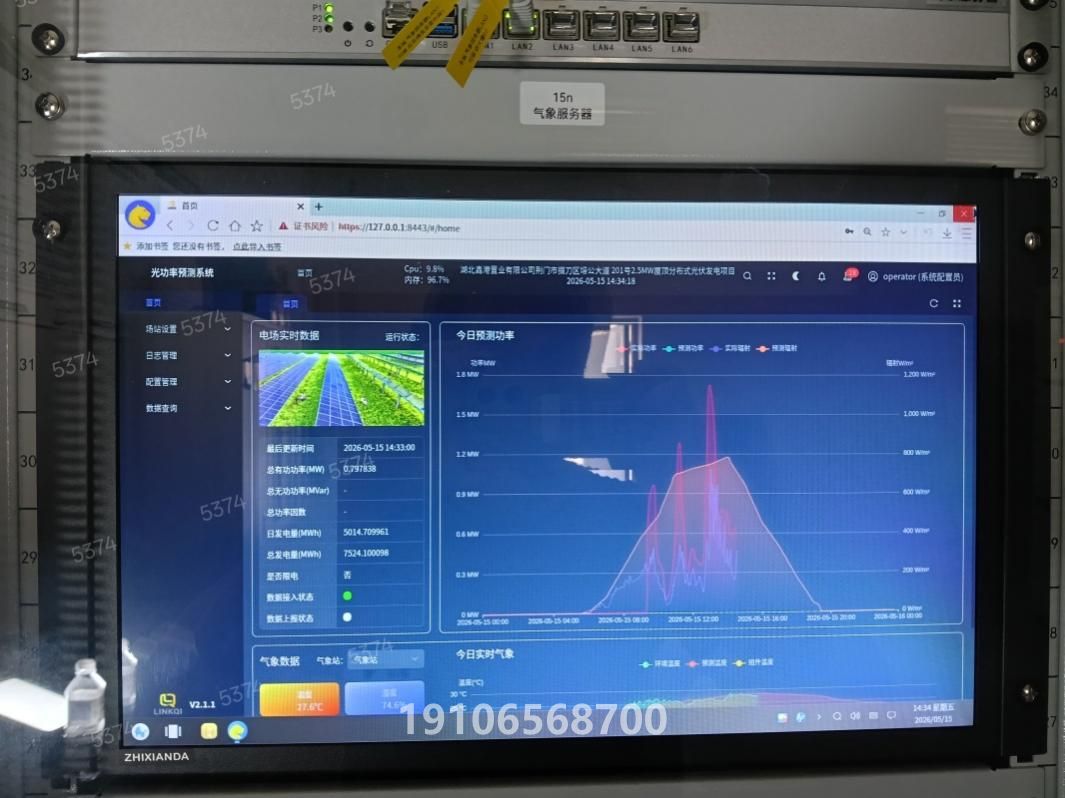

领祺光功率预测系统

光功率预测系统是光伏电站并网的必备系统之一。通过对气象数据、历史发电数据等多维信息的综合分析，系统能够提供短期和超短期功率预测服务，为电网调度提供可靠的新能源出力参考。

项目实施

第一阶段：站内数据采集与调度通讯联调

项目实施分两个阶段推进。第一阶段重点完成站内数据采集和调度通讯联调工作，包括通信管理机的配置与调试、各设备通信链路的建立、调度远动通道的开通与测试等。

第二阶段：电能量数据上送

第二阶段在第一阶段基础上，完成站内电能量采集终端调度数据上送，确保电能量数据按照调度要求准确、实时地传输至调度主站，实现光伏电站发电量的在线计量与结算。

项目总结

湖北鑫港置业2.5MW屋顶分布式光伏发电项目通过配置领祺光功率预测系统、一次调频控制终端PFCS-3000B、通信管理机PBox6218A、分布式电源协调装置PBox6220-PQCT等核心设备，构建了覆盖功率预测、一次调频、通信管理、电能质量协调、网络安全的完整光伏并网技术体系。项目分两阶段稳步推进，最终实现站内数据采集、调度通讯联调和电能量数据上送的全功能交付，为商贸城提供了清洁可靠的绿色电力。

FAQ

2.5MW屋顶分布式光伏项目采用什么并网模式？

本项目采用**“自发自用，余电上网”**模式，光伏发电优先供给人民万福国际商贸城自身使用，多余电量并入公共电网，既降低用电成本，又提高光伏发电利用率。

领祺通信管理机PBox6218A在本项目中发挥什么作用？

PBox6218A作为站内核心通信网关，负责采集光伏逆变器、电表等多类设备的运行数据，进行协议转换后汇总上传至电网调度主站，是分布式光伏并网通信的关键枢纽。

为什么分布式光伏需要配置一次调频控制终端？

随着新能源渗透率提高，电网对频率稳定性要求更严格。PFCS-3000B一次调频控制终端能实时监测电网频率偏差并调节逆变器有功输出，使光伏电站具备主动频率支撑能力，提升电网友好性。

光功率预测系统的预测精度对光伏电站有什么影响？

光功率预测系统提供短期和超短期发电功率预测，预测精度直接影响调度计划编制的准确性。准确的功率预测有助于电网合理安排发电计划，减少弃光，提高光伏消纳水平。

项目实施分为哪两个阶段？

第一阶段完成站内数据采集和调度通讯联调，建立站内通信链路和调度远动通道；第二阶段完成电能量采集终端调度数据上送，实现发电量的在线计量与结算传输。
