淳安花猪分布式光伏发电项目调试实录：领祺智能设备三阶段并网实施

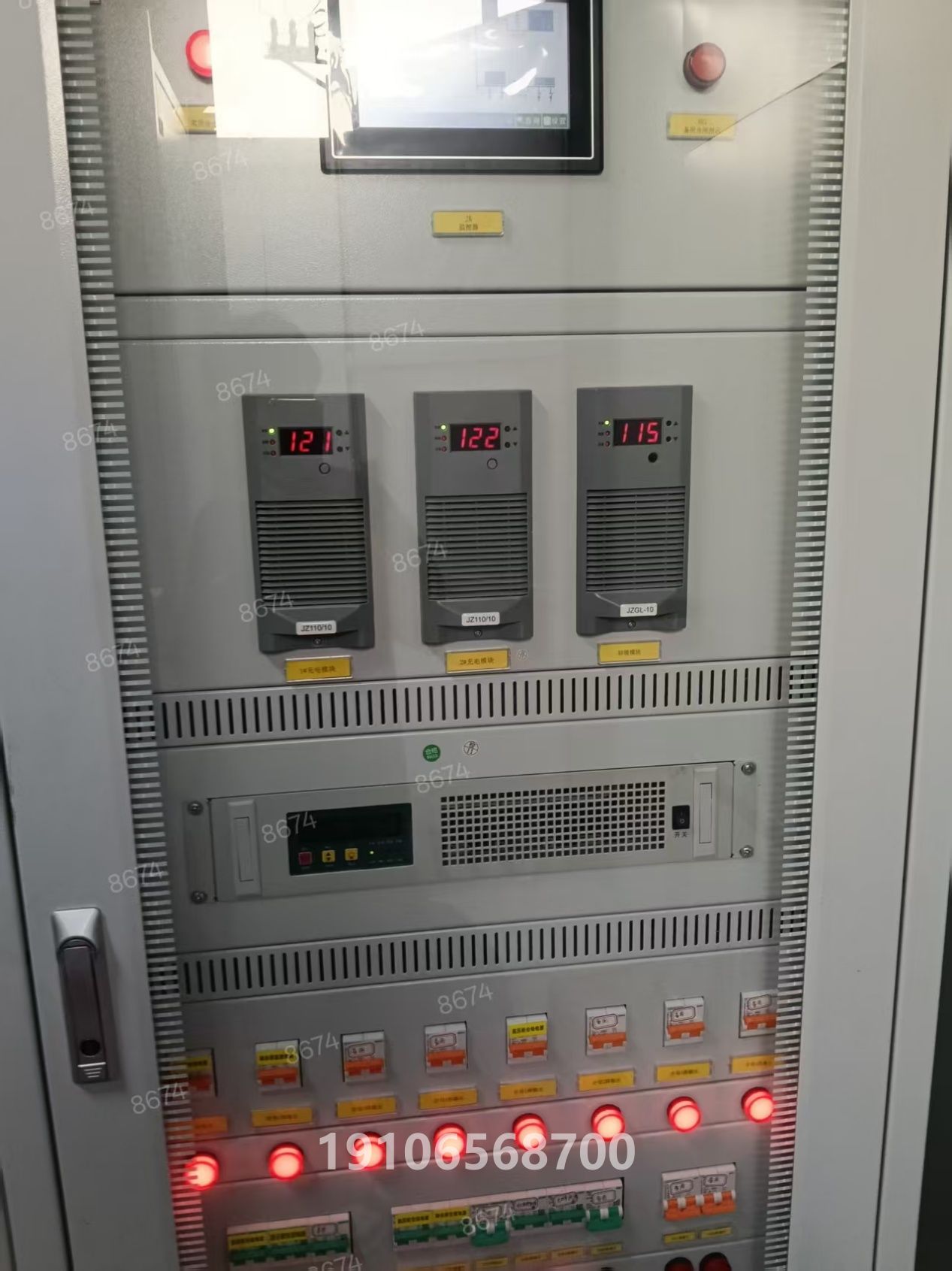

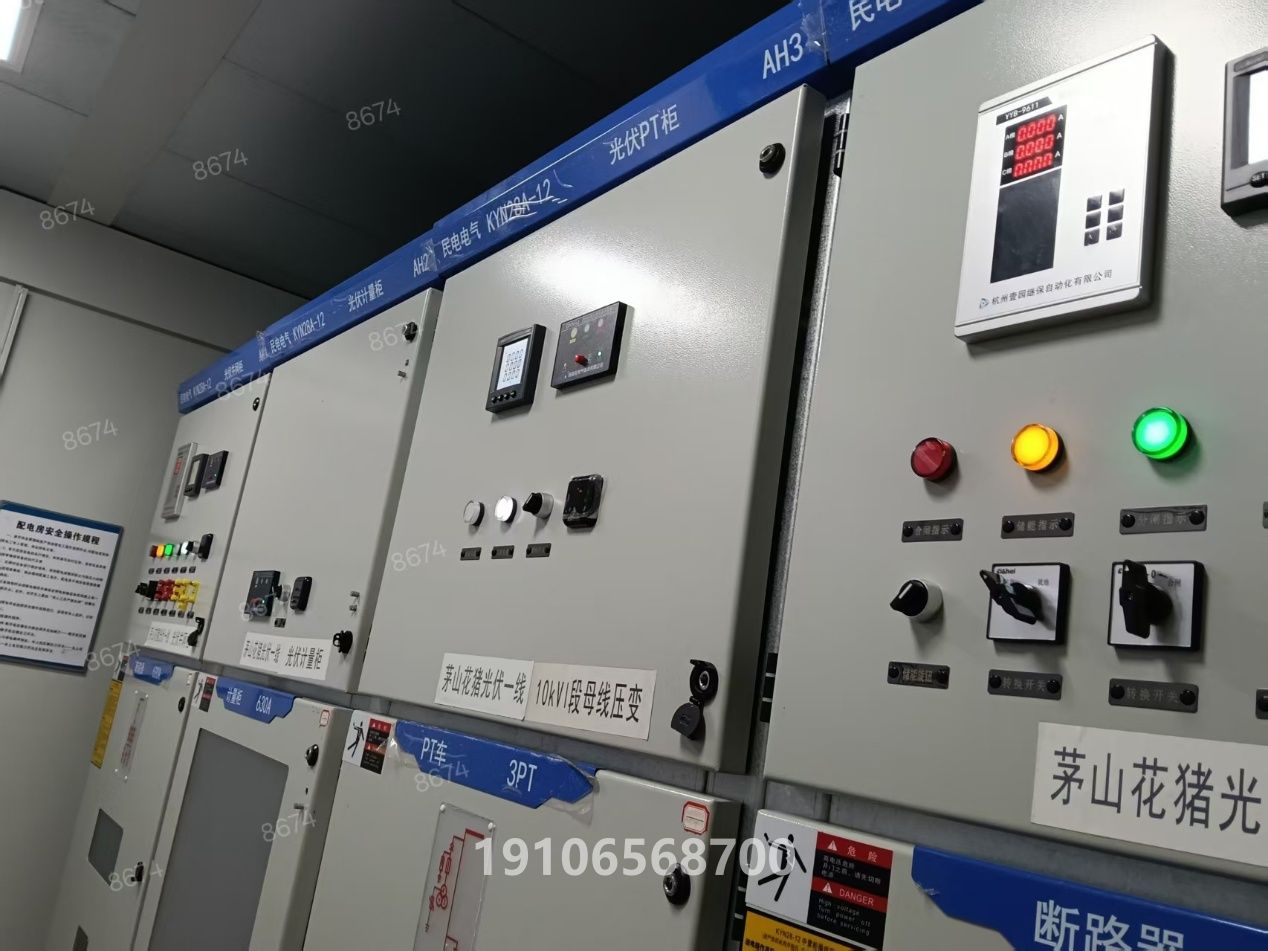

项目概况

淳安花猪分布式光伏发电项目位于浙江省杭州市淳安县，于2026年7月首次启动建设实施。项目以分布式光伏发电为核心，采用”花猪光伏”为项目名称，配套部署了完整的智能测控、保护监控与通信管理系统，覆盖从站内数据采集到调度通信的全链路功能。

项目采用领祺科技PBox系列通信管理设备与壹园YYB系列测控保护装置相结合的技术方案，共计部署8套核心设备，构建了光伏电站安全并网运行的完整技术保障体系。

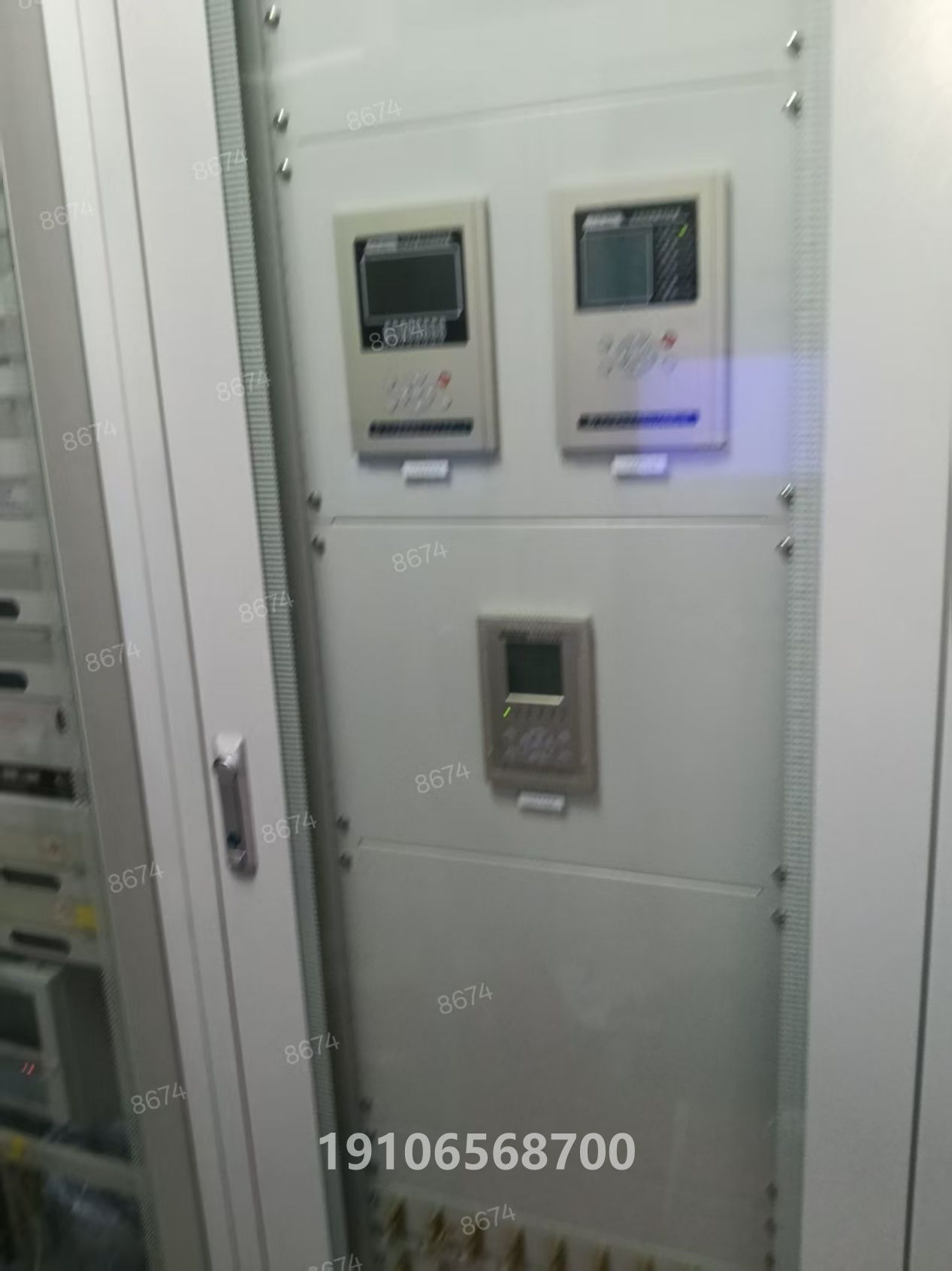

设备配置清单

项目现场部署的设备涵盖了光伏电站运行所需的全部关键环节：

设备类别	设备名称	型号	核心功能
箱变测控	壹园箱变测控装置	YYB-300GS	箱式变电站数据采集与就地控制
线路保护	壹园线路保护测控装置	YYB-9611	光伏线路故障保护与测控
电能监测	壹园电能质量在线监测装置	YYB-8001T	电能质量实时在线监测
解列保护	壹园电网解列装置	YYB-9681	电网异常工况下快速解列
防孤岛	防孤岛保护装置	YYB-9683	防止非计划孤岛运行
电源协调	领祺分布式电源协调装置	PBox6220-PQCT	分布式电源数据协调与转发
通信服务	领祺通信服务器	PBox6220B	站内通信数据处理与转发服务
通信管理	领祺通信管理机	PBox6217B	多协议转换与通信管理

三阶段并网调试

项目调试按照三个阶段递进实施，从站内通信链路打通到调度联调验证，每个阶段在前一阶段基础上稳步推进，确保光伏电站安全可靠地完成并网。

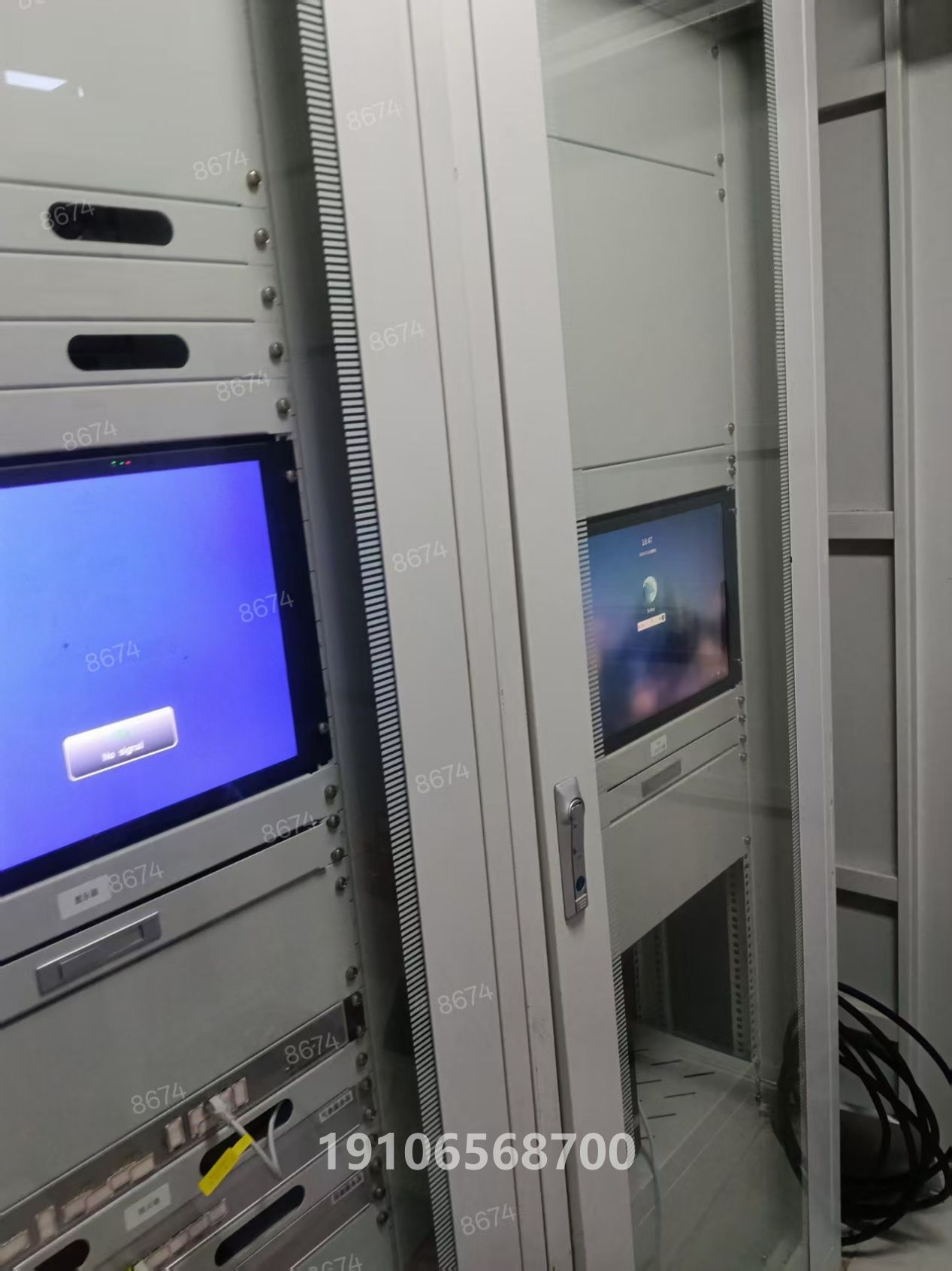

第一阶段：站内通信与四遥联调

第一阶段聚焦于站内通信链路的建立与保护数据的采集转发：

• 完成全站设备之间的通讯调通，建立各测控保护装置与通信管理设备之间的可靠连接
• 采集站内保护装置运行数据，获取包括箱变测控、线路保护、电能质量监测等全部设备的实时信息
• 通过光电通信方式，利用领祺PBox6220-PQCT分布式电源协调装置，经串口101规约将站内数据转发至淳安地调
• 实现四遥功能（遥测、遥信、遥控、遥调），并与调度端完成并网前的联调对点

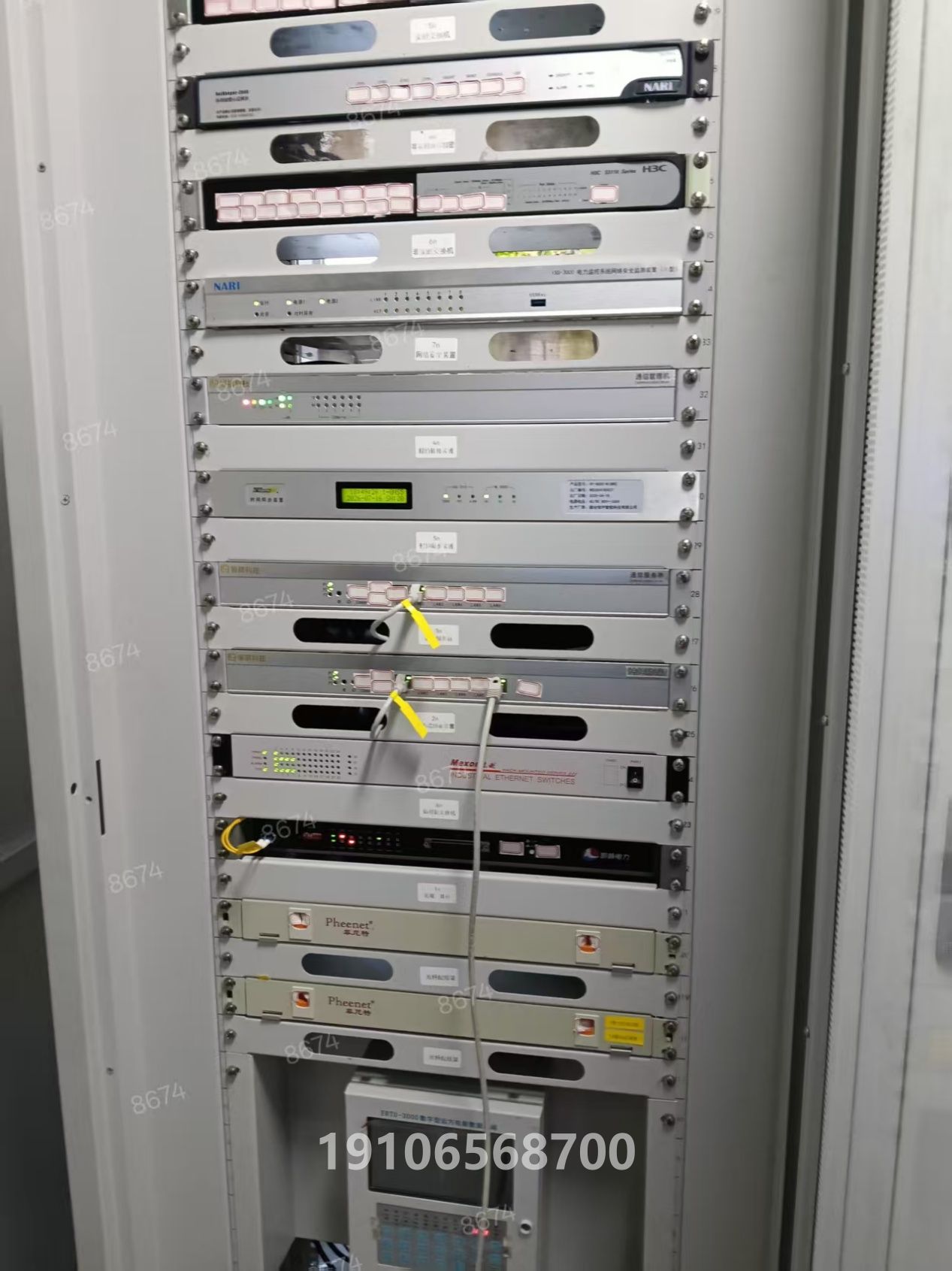

第二阶段：逆变器数据采集与AGC配置

第二阶段在电站并网后启动，重点实现有功功率的自动调节与调度响应：

• 使用领祺规约转换装置采集逆变器的运行数据，包括有功功率、无功功率、运行状态等关键参数
• 配置AGC（自动发电控制）功能，建立功率调节闭环
• 实现该光伏电站的可调功能，使电站具备根据电网调度指令自动调整发电出力的能力

第三阶段：进线侧调度联调与功率验证

第三阶段完成最终的调度联调对点，验证电站的发电功率远程控制能力：

• 完成进线侧与调度端的联调对点，验证通信链路与数据一致性
• 验证调度端对该电站发电功率的远程控制功能，确保指令下发与执行准确可靠
• 确认电站并网运行后能够正常响应调度指令，参与电网功率平衡调节

技术方案特点

PBox与YYB系列协同配合

本项目将领祺PBox系列通信设备（PBox6220-PQCT、PBox6220B、PBox6217B）与壹园YYB系列测控保护装置（YYB-300GS、YYB-9611、YYB-8001T、YYB-9681、YYB-9683）进行深度整合，形成从站内测控保护到调度通信管理的完整技术链条，各设备分工明确、协同高效。

三阶段递进式调试策略

调试方案遵循”站内通信→数据采集→调度联调”的递进逻辑，前一阶段完成并通过验证后再进入下一阶段，有效降低了调试风险，提升了并网成功率。特别是通过串口101规约实现与地调的数据对接，确保了通信的标准化与可靠性。

AGC自动发电控制赋能调度响应

通过配置AGC功能，光伏电站从单纯发电单元升级为可参与电网调度管理的有源节点，能够根据调度指令实时调整有功功率输出，满足电网对分布式电源的调度管控要求。

FAQ

光伏电站并网调试为什么分三个阶段？

光伏电站并网调试分三阶段实施是为了降低调试风险：第一阶段在站内完成通信链路和数据采集，确保设备层运行正常；第二阶段在并网后接入逆变器数据并配置AGC功能；第三阶段与调度端联调验证远程控制能力。递进式调试确保每个环节验证通过后再推进下一环节。

PBox6220-PQCT分布式电源协调装置的作用是什么？

PBox6220-PQCT是领祺科技的分布式电源协调装置，主要负责采集站内各测控保护装置的数据，通过标准通信规约（如串口101规约）将数据转发至电网调度端，实现光伏电站与调度系统的数据互通和四遥功能。

什么是AGC自动发电控制？

AGC（Automatic Generation Control）即自动发电控制，是指根据电网调度下发的功率指令，自动调节发电设备的有功功率输出。在分布式光伏电站中，AGC功能使电站能够参与电网的功率平衡调节，满足调度对分布式电源的管控要求。

防孤岛保护装置YYB-9683的作用是什么？

防孤岛保护装置YYB-9683用于检测光伏电站是否处于非计划孤岛运行状态。当电网发生故障导致光伏电站与主网断开时，该装置能够快速检测并切除光伏电站，防止非计划孤岛运行对设备和人员造成安全隐患。
