杭州淳安花猪分布式光伏发电项目调试记录：领祺智能测控设备全流程实施

项目概况

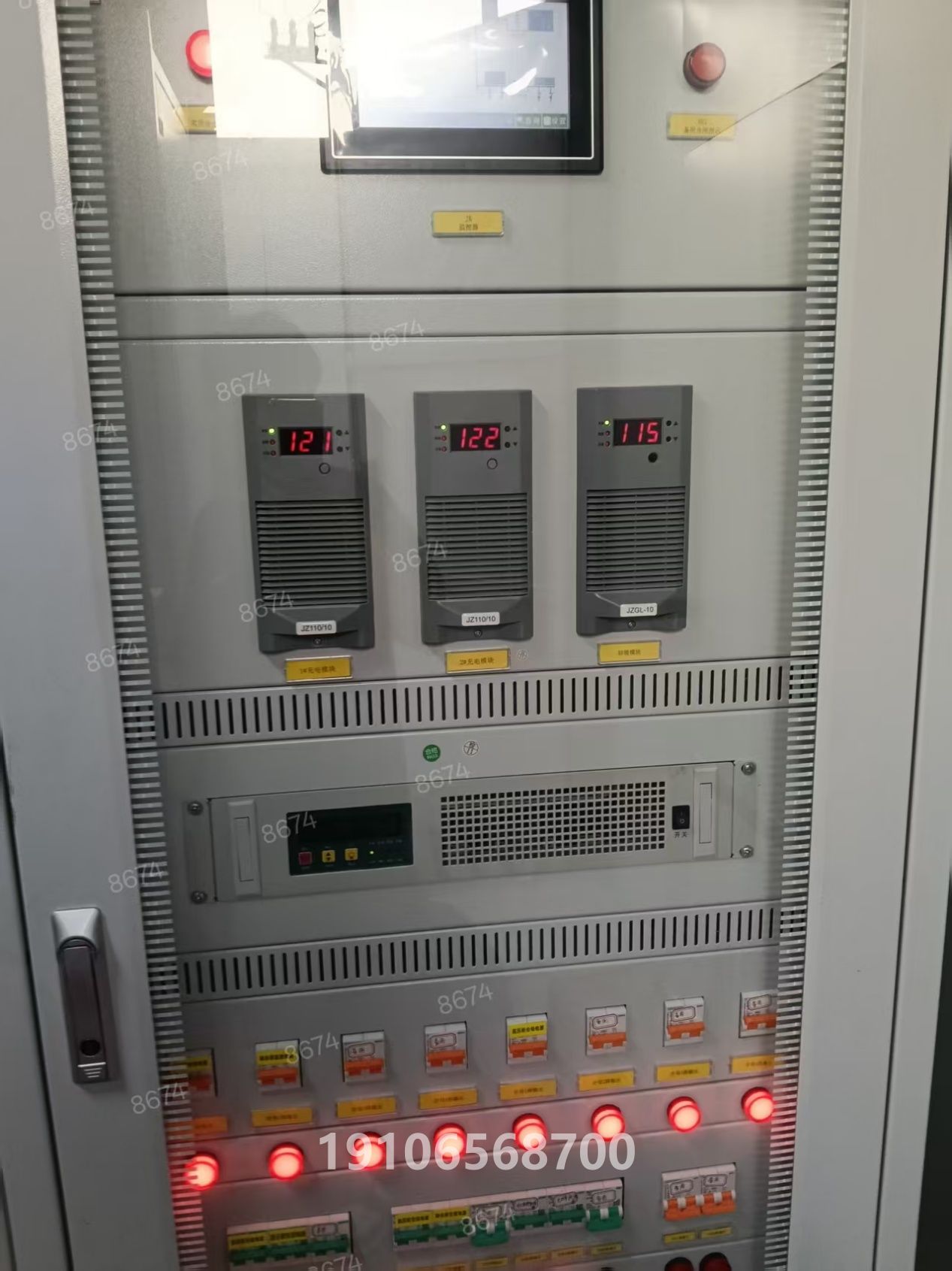

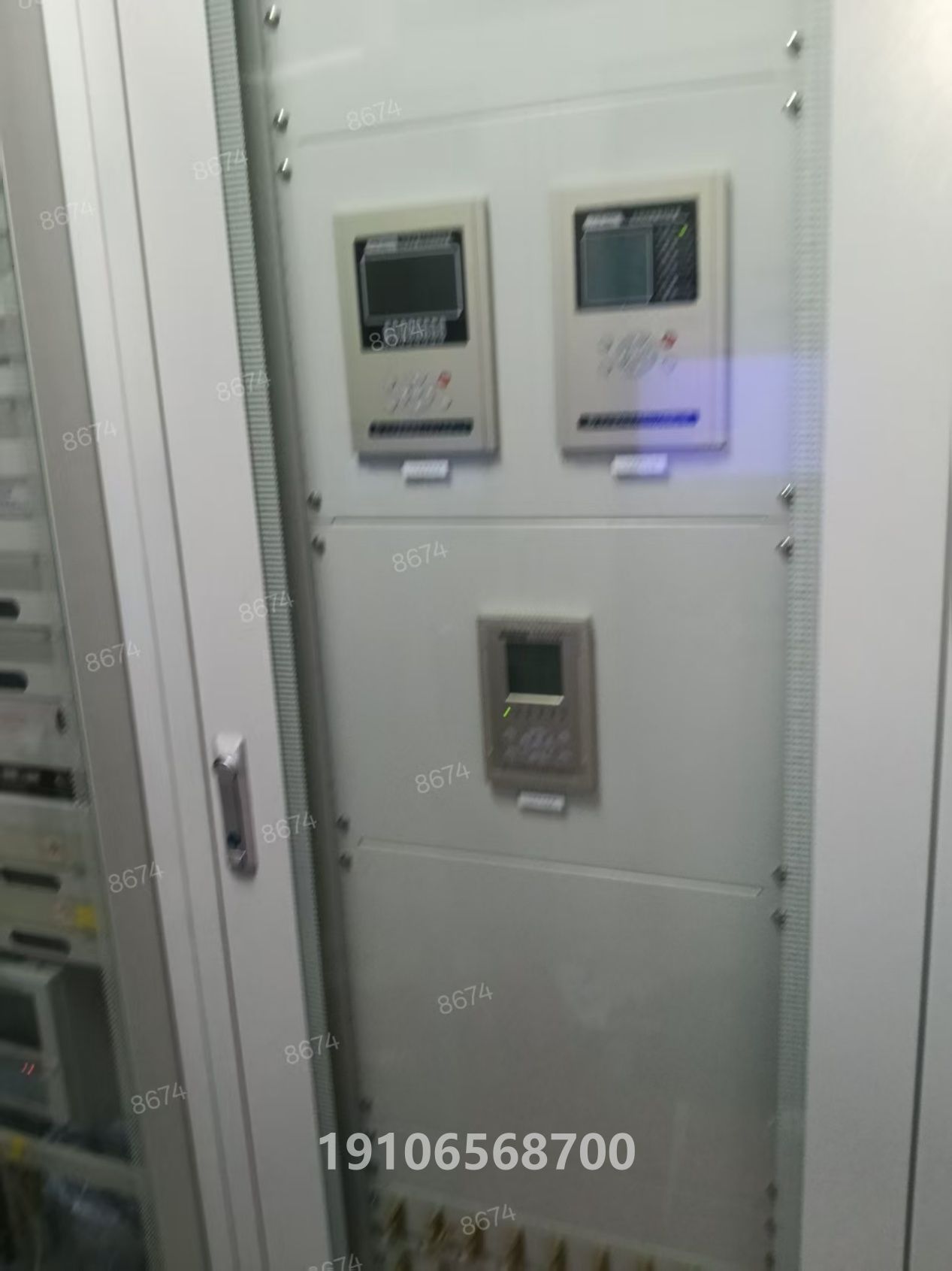

杭州淳安花猪分布式光伏发电项目位于浙江省杭州市淳安县，于2026年7月首次实施。项目名称为”花猪光伏”，是一座分布式光伏发电站。项目现场部署了完整的智能测控与保护设备体系，覆盖箱变监控、线路保护、电能质量监测、防孤岛保护及通信管理等关键环节，为光伏电站的安全并网运行提供可靠保障。

设备配置清单

本项目共配置8套核心智能设备，形成从数据采集、保护控制到通信转发的完整技术链路：

序号	设备名称	型号	核心功能
1	光伏箱变监控装置	YYB-300GS	箱式变电站运行数据采集与监控
2	并网线路保护测控装置	YYB-9611	光伏并网线路的保护与测控
3	并网电能质量在线监测装置	YYB-8001T	电能质量指标实时在线监测
4	并网电网解列装置	YYB-9681	电网异常时自动解列保护
5	防孤岛保护装置	YYB-9683	防止非计划孤岛运行
6	领祺分布式电源并网协调装置	PBox6220-PQCT	分布式电源数据协调与规约转发
7	领祺通信服务器	PBox6220B	站内通信数据集中处理
8	领祺通信管理机	PBox6217B	多协议转换与通信管理

三阶段调试实施过程

项目调试按照站内通信→逆变器数据接入→调度联调的递进逻辑，分三个阶段有序推进。

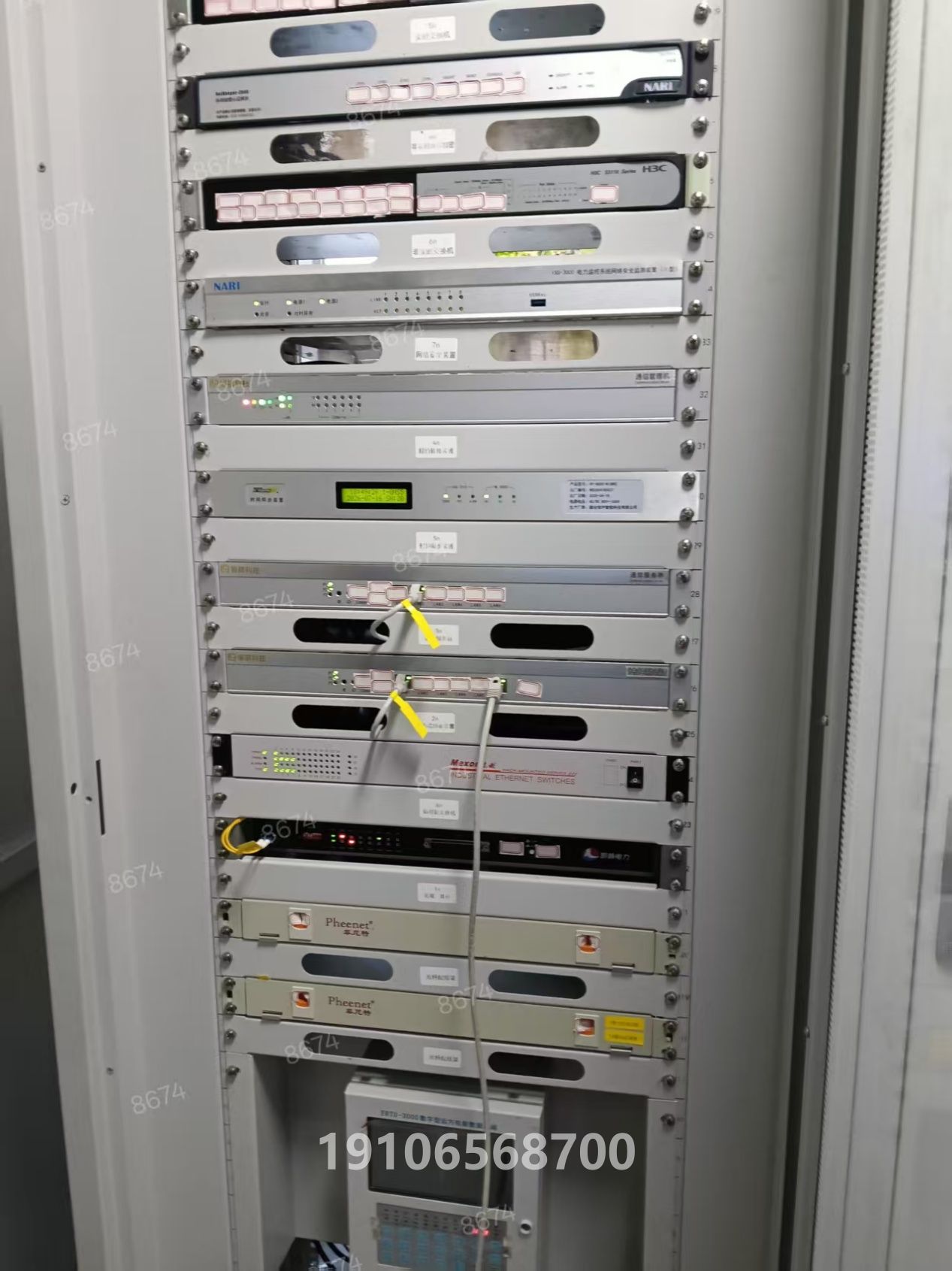

第一阶段：站内通信调通与四遥对点

第一阶段的重点工作是建立站内通信链路，打通数据从设备端到调度端的全路径：

• 完成站内各设备之间的通信调试，确保所有智能装置互联互通
• 采集站内保护装置的实时数据，获取完整的运行信息
• 利用领祺PBox6220-PQCT分布式电源协调装置，通过串口101规约将站内数据转发至淳安地调
• 实现四遥功能（遥测、遥信、遥控、遥调），并与调度端完成并网前的联调对点

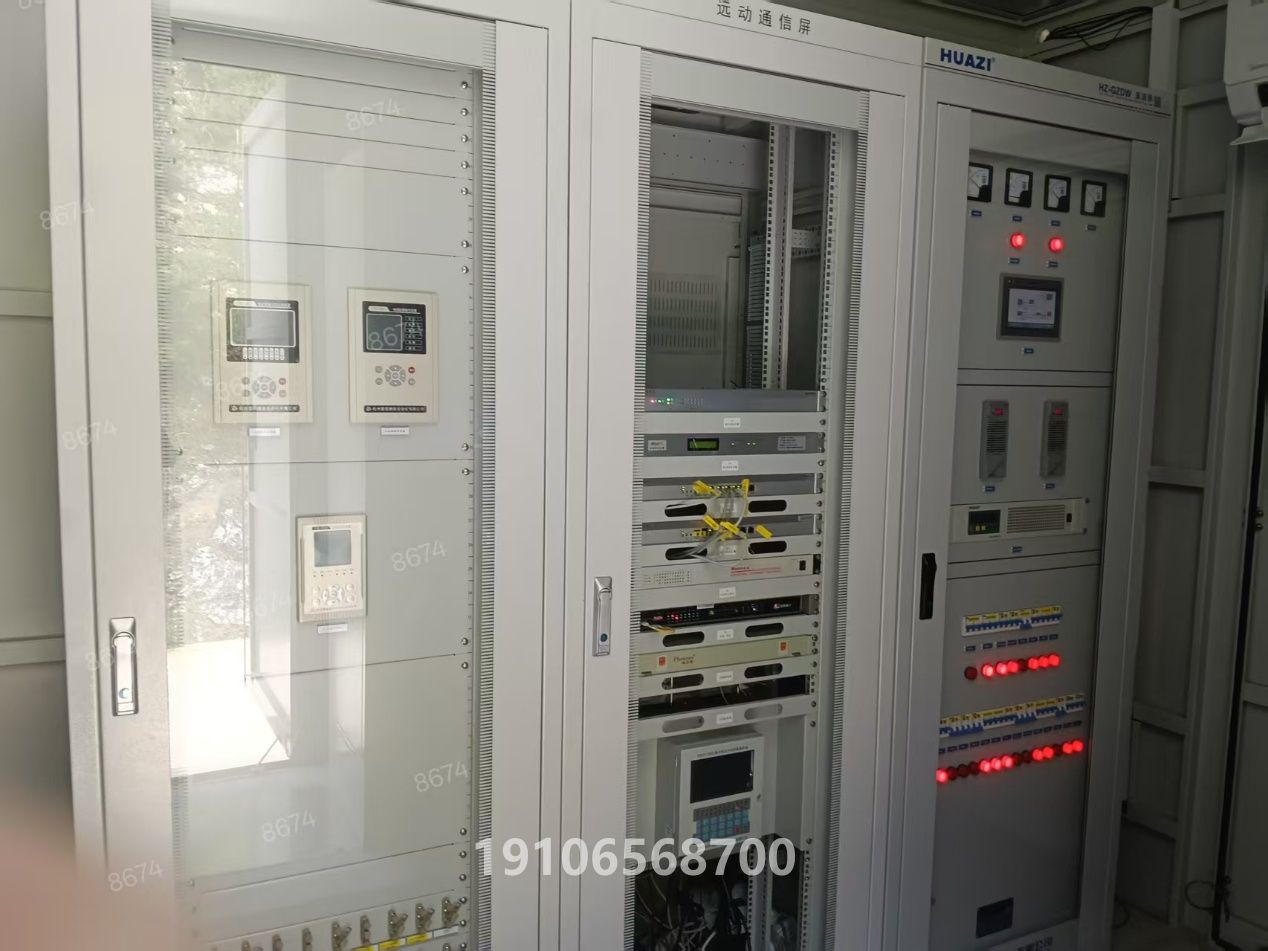

第二阶段：逆变器数据采集与AGVC配置

电站并网后，进入第二阶段的调试工作：

• 使用领祺规约转换装置采集光伏逆变器的运行数据
• 完成AGVC（自动发电电压控制）功能配置
• 实现该电站的可调功能，使调度端能够实时监视并调节电站运行状态

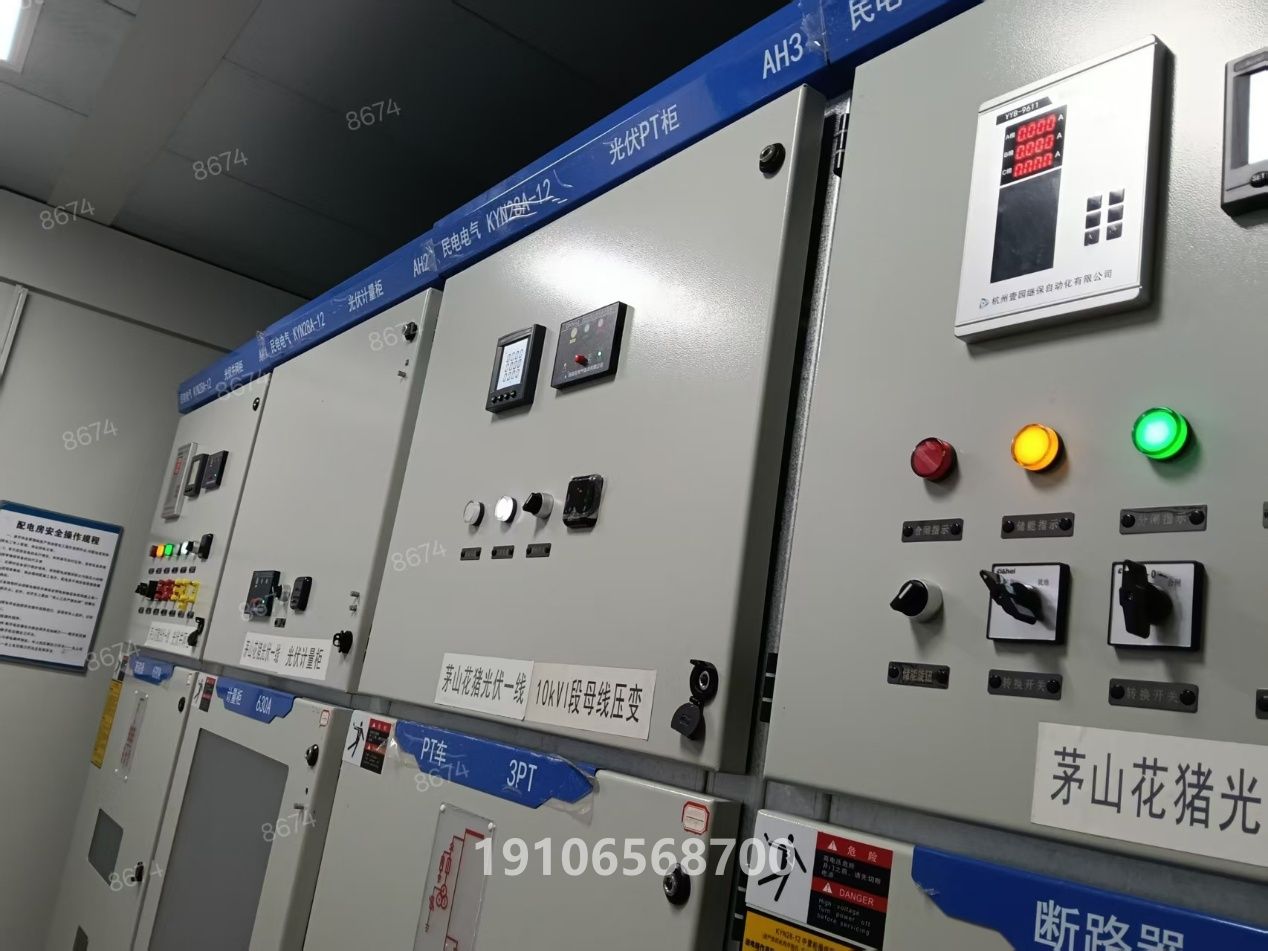

第三阶段：进线侧调度联调

第三阶段进行进线侧的调度联调对点，验证全系统的远程控制能力：

• 完成进线侧与调度的联调对点工作
• 确认调度端能够有效控制该电站的发电功率
• 验证电站响应调度指令的准确性与实时性，保障电网安全运行

技术要点总结

本项目中，领祺PBox系列通信设备承担了数据汇聚与协议转换的核心职能。PBox6220-PQCT作为分布式电源协调装置，通过串口101规约将站内YYB系列测控保护装置的数据统一转发至地调系统；PBox6220B通信服务器负责站内数据的集中处理与存储；PBox6217B通信管理机实现多设备、多协议的统一接入与管理。

三阶段调试方案由内而外、逐层递进，有效降低了并网调试风险，确保了花猪光伏电站的安全顺利并网。

FAQ

花猪光伏项目位于哪里？

花猪光伏项目位于浙江省杭州市淳安县，于2026年7月首次实施，是一座分布式光伏发电站。

项目使用了哪些领祺设备？

项目共配置8套核心设备：YYB-300GS光伏箱变监控装置、YYB-9611并网线路保护测控装置、YYB-8001T电能质量在线监测装置、YYB-9681并网电网解列装置、YYB-9683防孤岛保护装置，以及PBox6220-PQCT分布式电源协调装置、PBox6220B通信服务器和PBox6217B通信管理机。

光伏并网调试分哪三个阶段？

第一阶段完成站内通信调通和数据转发，通过串口101规约实现四遥功能并与调度对点；第二阶段在并网后采集逆变器数据并配置AGVC功能；第三阶段进行进线侧调度联调对点，确保调度端能够远程控制电站发电功率。

PBox6220-PQCT在项目中的作用是什么？

PBox6220-PQCT是领祺的分布式电源并网协调装置，负责汇聚站内各测控保护装置的数据，通过标准通信规约（如串口101规约）转发至电网调度系统，实现四遥功能。

什么是AGVC功能？

AGVC（自动发电电压控制）是根据电网调度指令自动调节光伏逆变器有功功率输出的功能，使分布式光伏电站具备参与电网功率平衡调节的能力。
