福建某铸造企业1000KW分布式光伏项目：PBox6220-PQCT群控群调与全站数据采集方案

福建某铸造企业有限公司1000KW屋顶分布式光伏发电项目，采用领祺全套二次系统设备，实现光伏逆变器数据采集、AGVC群控群调、并网柜与进线柜数据采集，配合纵向加密、卫星时钟等设备完成全站并网调试。

---

一、项目概述

• 项目名称：福建某铸造企业有限公司1000KW分布式光伏项目
• 项目地点：福建某铸造企业有限公司
• 实施时间：2026年7月31日
• 项目规模：1000KW屋顶分布式光伏
• 应用方向：光伏逆变器数据采集、AGVC群控群调、并网柜数据采集、进线柜数据采集

---

二、设备配置

设备类型	设备名称	功能说明
分布式电源协调装置	领祺 PBox6220-PQCT	AGVC群控群调、有功/无功协调控制
工业路由器	领祺工业4G路由器	远程通信与运维通道
纵向加密装置	电力纵向加密认证	满足二次安防合规要求
卫星时间同步主时钟	GPS/北斗时钟	全站设备对时同步
交换机	工业以太网交换机	站内通信网络组网

---

三、项目现场

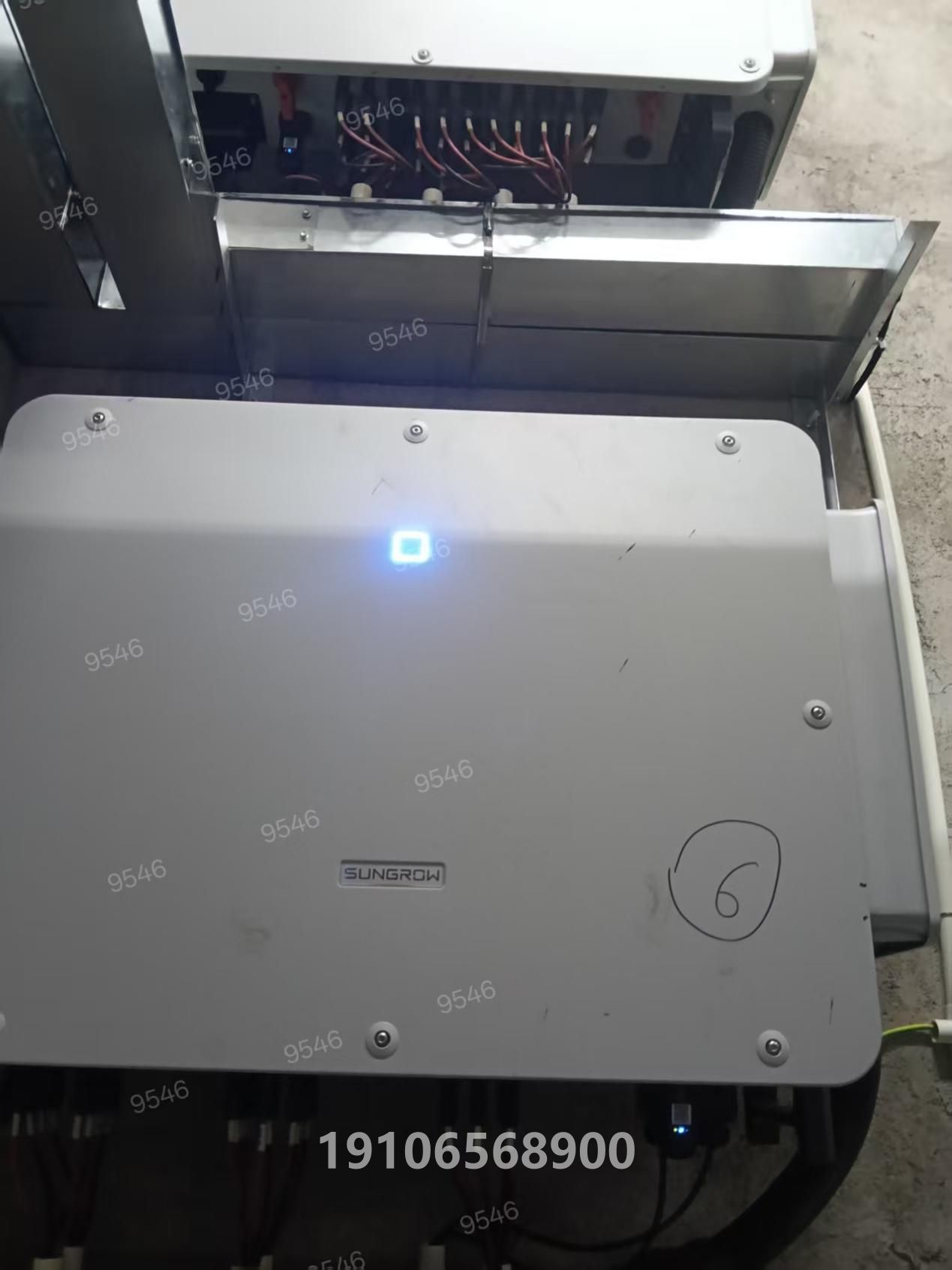

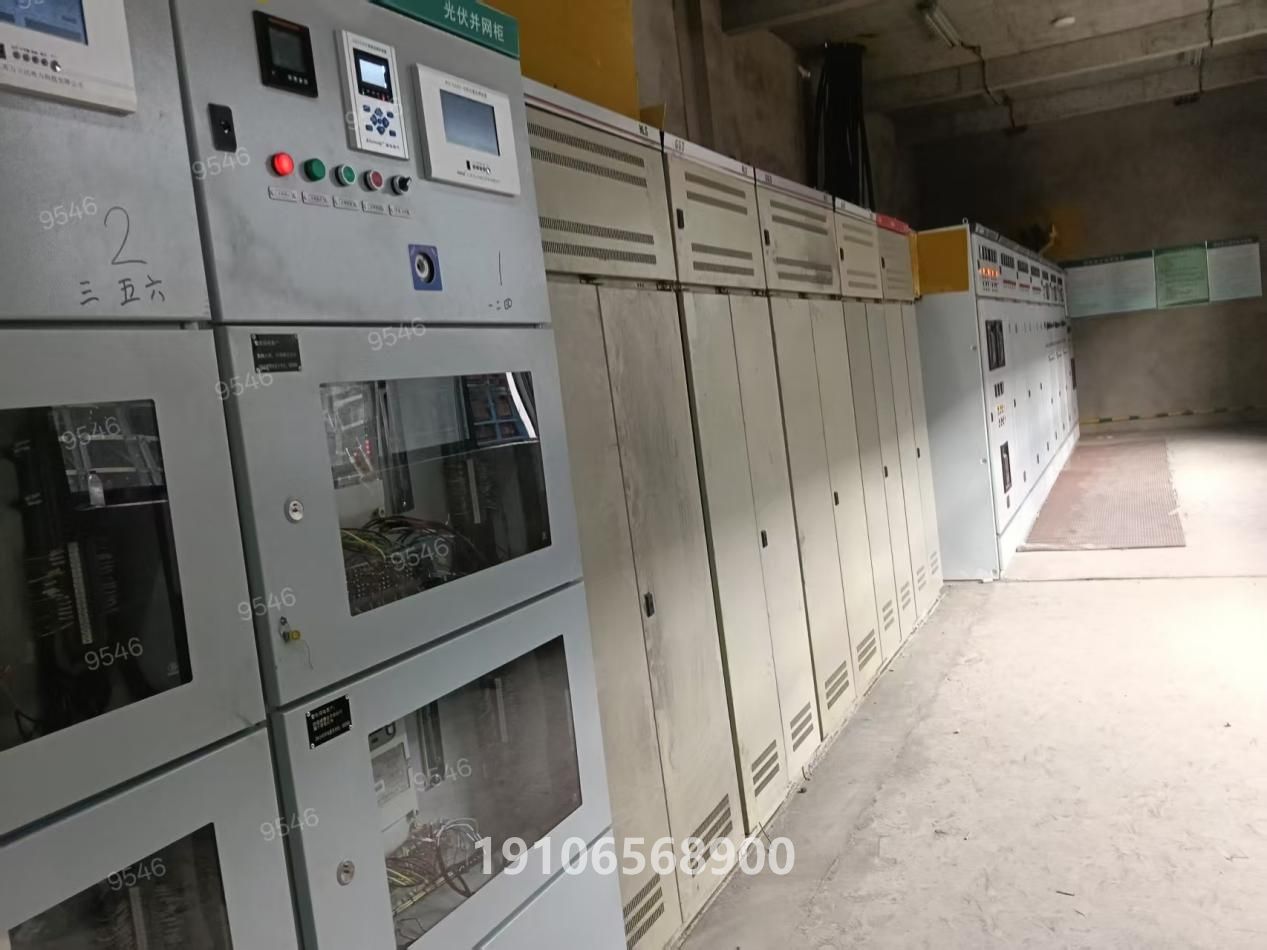

3.1 项目现场

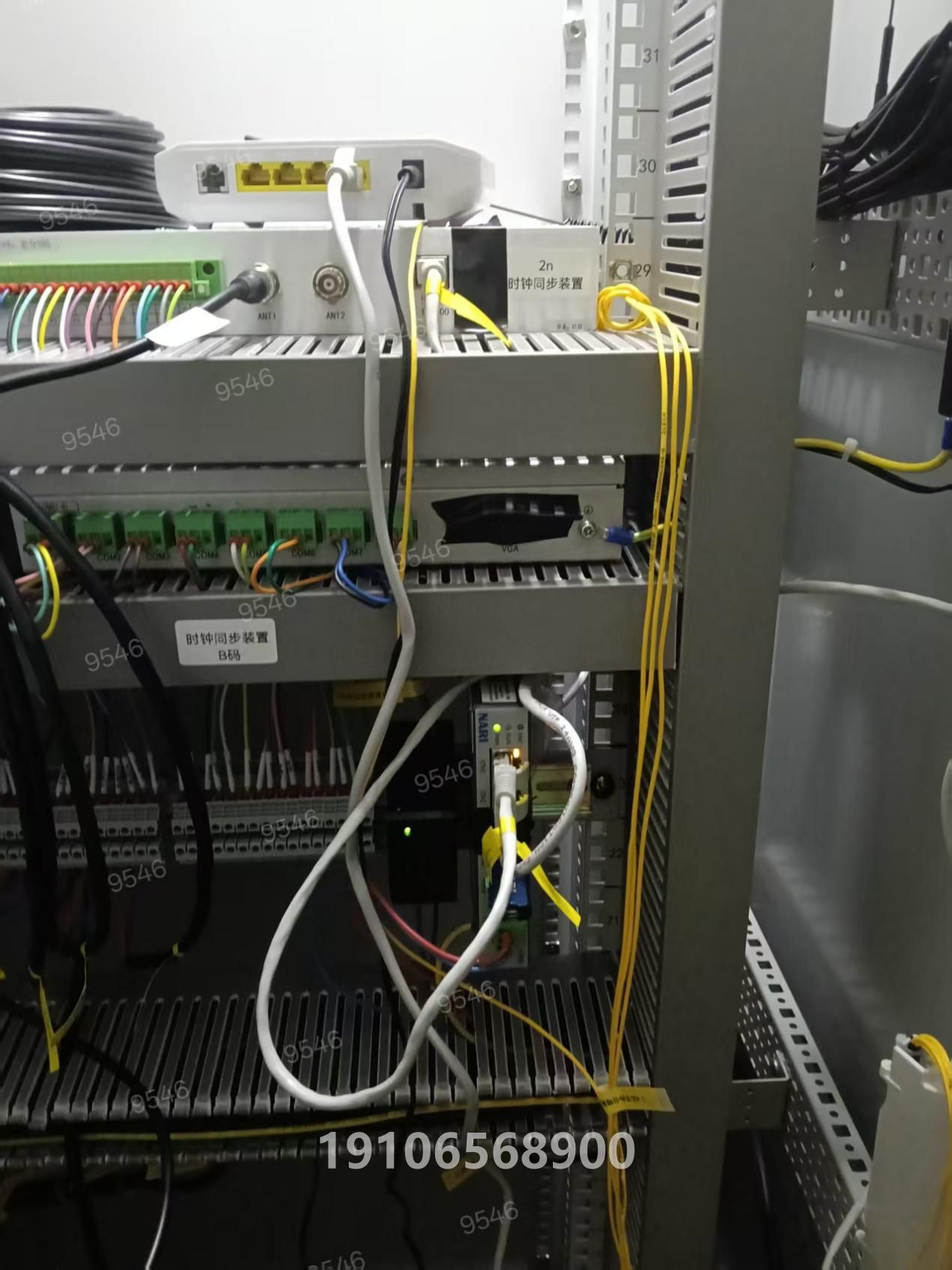

3.2 现场环境

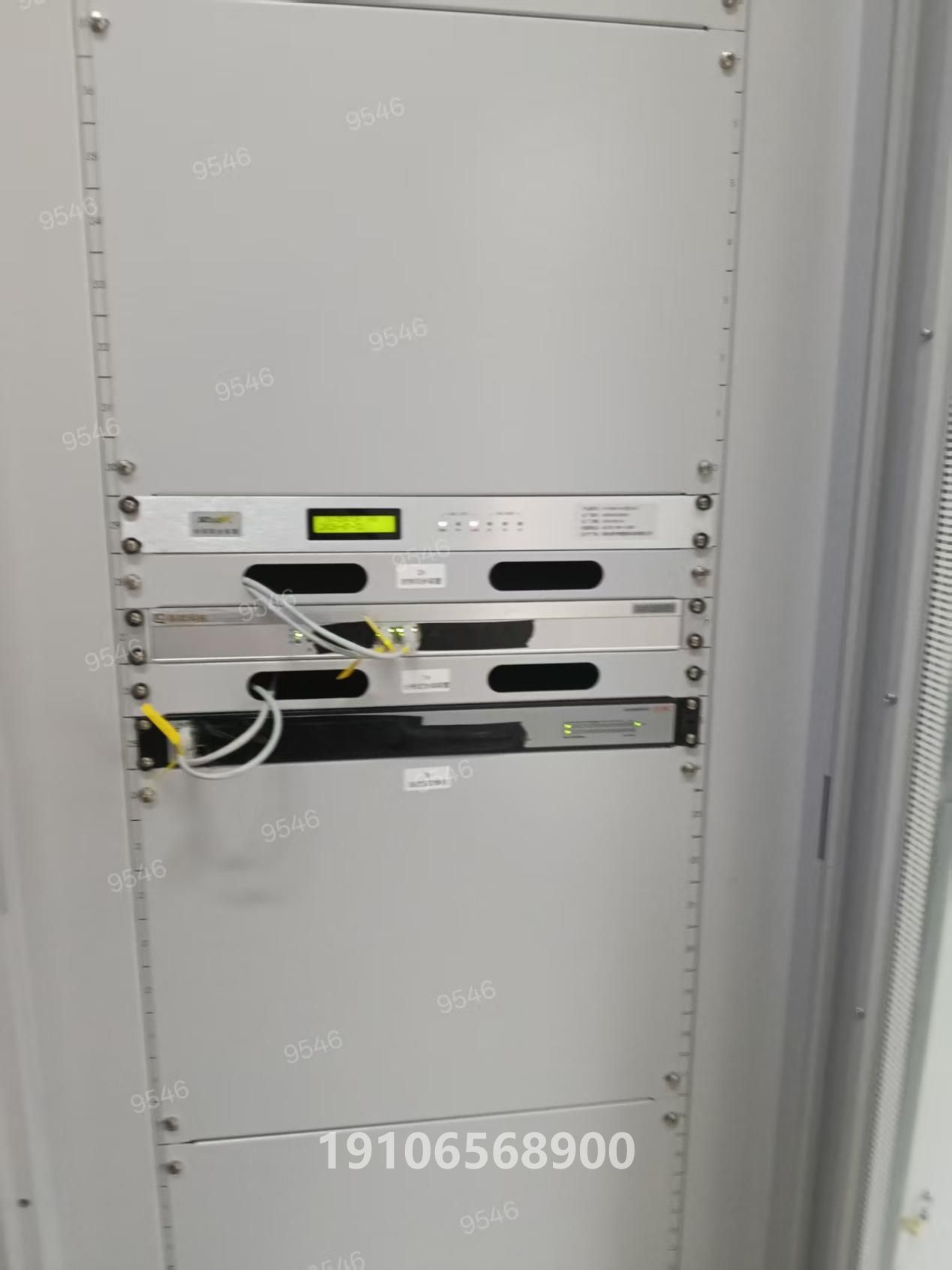

3.3 站内通讯屏

---

四、技术方案

4.1 光伏逆变器数据采集

领祺PBox6220-PQCT通过RS485/以太网接口接入全站光伏逆变器，实时采集有功功率、无功功率、电压、电流、发电量等关键运行参数。支持主流逆变器品牌协议，点表预置，接入即用。

4.2 AGVC群控群调

PBox6220-PQCT作为分布式电源协调装置，接收调度下发的AGVC指令，执行有功/无功功率协调控制，实现多台逆变器的群控群调。响应时间<200ms，满足电网调度实时性要求。

4.3 并网柜与进线柜数据采集

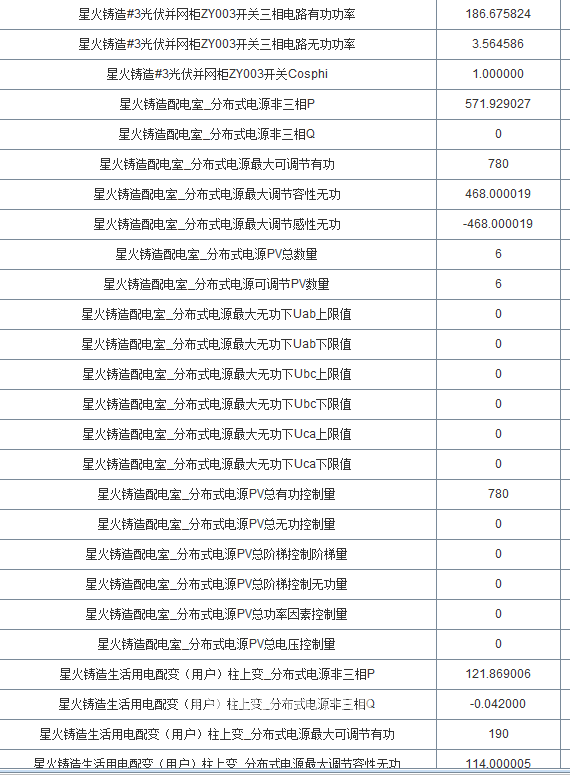

通过PBox6220-PQCT及配套通讯管理设备，完成并网柜和进线柜的遥测、遥信数据采集，包括开关状态、电能量、功率因数等参数，上送调度主站。

4.4 二次安防与时间同步

纵向加密装置保障调度数据网通信安全，满足电力二次系统安全防护要求。卫星时间同步主时钟为全站设备提供统一时间基准，确保SOE记录和调度数据的时间一致性。

---

FAQ

Q：1000KW光伏项目为什么需要群控群调？

A：根据电网接入技术要求，一定容量以上的分布式光伏需要具备AGC/AVC（自动发电控制/自动电压控制）功能，即群控群调能力。PBox6220-PQCT分布式电源协调装置可接收调度指令，协调控制全站逆变器出力，满足电网对分布式电源的可观、可测、可调、可控要求。

Q：纵向加密装置的作用是什么？

A：纵向加密装置用于电力调度数据网的通信加密认证，采用国密SM2/SM3/SM4算法，保障站端与调度主站之间的数据传输安全，是电力二次系统安全防护的必备设备。

Q：卫星时间同步主时钟为什么重要？

A：电力系统对时间同步精度要求很高（毫秒级）。卫星时钟通过GPS/北斗双模授时，为全站保护装置、测控装置、通讯管理机等设备提供统一时间基准，确保故障录波、SOE事件记录的时间一致性，是故障分析的重要依据。
