广东清远39.21MW分布式光储发电项目四可改造经验分享：领祺计量转发转令方案落地实录
随着南方电网**《专变接入低压并网分布式光伏”四可”建设工作指引（试行）》的全面落地，不具备”四可”能力的存量或新建分布式光伏项目不得并网，已成为各省级电网公司刚性执行的红线。位于广东省清远市清城区源潭镇的某综合性新能源配件企业新建39.21MW分布式光储发电项目，正是在这一政策窗口下，由杭州领祺科技有限公司提供四可改造设计、供货与现场调试指导**，助力项目一次性满足南方电网调度自动化主站联调验收要求。
本项目装机容量达39.21MWp，共接入多个并网点，原计划不具备可观、可测、可调、可控任一项能力。改造后，以负荷管理分支装置、规约转换器（协议转换单元）为核心硬件，叠加专变型智能量测终端作为数据中台，构建出”主站层—中间层—现场执行层”三级架构，实现计量—转发—转令一体化联动。本文从项目背景、技术路线、核心设备、调试经验、运维保障五大维度，全面复盘本项目四可改造全过程。
一、项目概况
| 项目要素 | 内容 |
|---|---|
| 项目名称 | 广东省清远源潭工业园39.21MW分布式光储发电项目 |
| 首次实施时间 | 2026年9月 |
| 项目所在地 | 广东省清远市清城区源潭镇高桥（清远）产业转移工业园 |
| 装机容量 | 39.21MW（分布式光伏+储能） |
| 政策依据 | 南方监能安全〔2025〕32号、广电系综-2026-3129号《“四可”建设工作指引（试行）》 |
| 四可改造方 | 杭州领祺科技有限公司 |
| 技术路线 | ”计量转发转令”——一次解决不具四可条件并网难题 |
| 改造目标 | 满足清远地区电网调度自动化主站联调验收要求 |
项目改造前，电站逆变器、并网开关均缺少电网远程采集与遥控回路，电网主站无法实时获取并网点电压、电流、有功/无功功率及发电量，也不具备远程有功柔性调节与并网点断路器远程刚性分闸能力。通信回路更不满足南方电网调度及加密传输要求。
通过领祺科技计量转发转令技术路线，上述问题一次性得到解决。
二、四可改造说明
（一）改造背景与政策依据
按照南方监能安全〔2025〕32号、广电系综-2026-3129号《专变接入低压并网分布式光伏”四可”建设工作指引（试行）》的要求，南方电网有限责任公司于2026年8月0日印发广电系统〔2026〕31号《关于进一步加强分布式光伏发电项目”四可”能力建设的通知》，明确规定：
不具”四可”条件的增量项目不予并网。
本项目作为新建项目，须同步完成”四可”改造后才能并网验收。改造前，电站逆变器、并网开关均存在功能缺失，电网主站无法实时采集并网数据，远程柔性调节与刚性分闸能力均不具备，通信回路也不满足南网调度及加密传输要求。

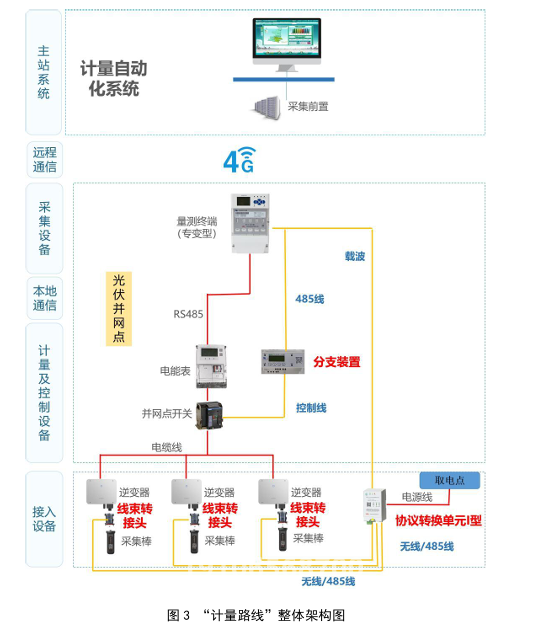

（二）技术路线：计量转发转令三层架构
整套系统分为主站层、中间终端层、现场执行层三层，数据与指令链路如下：
电网调度自动化主站→专变型量测终端（宽带载波/485）→负荷管理分支装置、规约转换单元→并网开关、逆变器
1. 主站层
电网调度自动化主站，下发遥控、调节指令，接收采集数据、事件与告警信息。
2. 中间层
专变型智能量测终端（内置宽带载波模块），部署于用户计量柜，作为数据汇聚与指令转发中枢。
3. 现场执行层
- 负荷管理分支装置：并网点电压电流采样、并网开关刚性接点输出
- 规约转换器（逆变器协议适配）：接收调节指令下发
- 原有光伏并网断路器、逆变器、光伏计量电表
（三）核心设备及功能
本项目四可改造以负荷管理分支装置、规约转换器为核心设备：

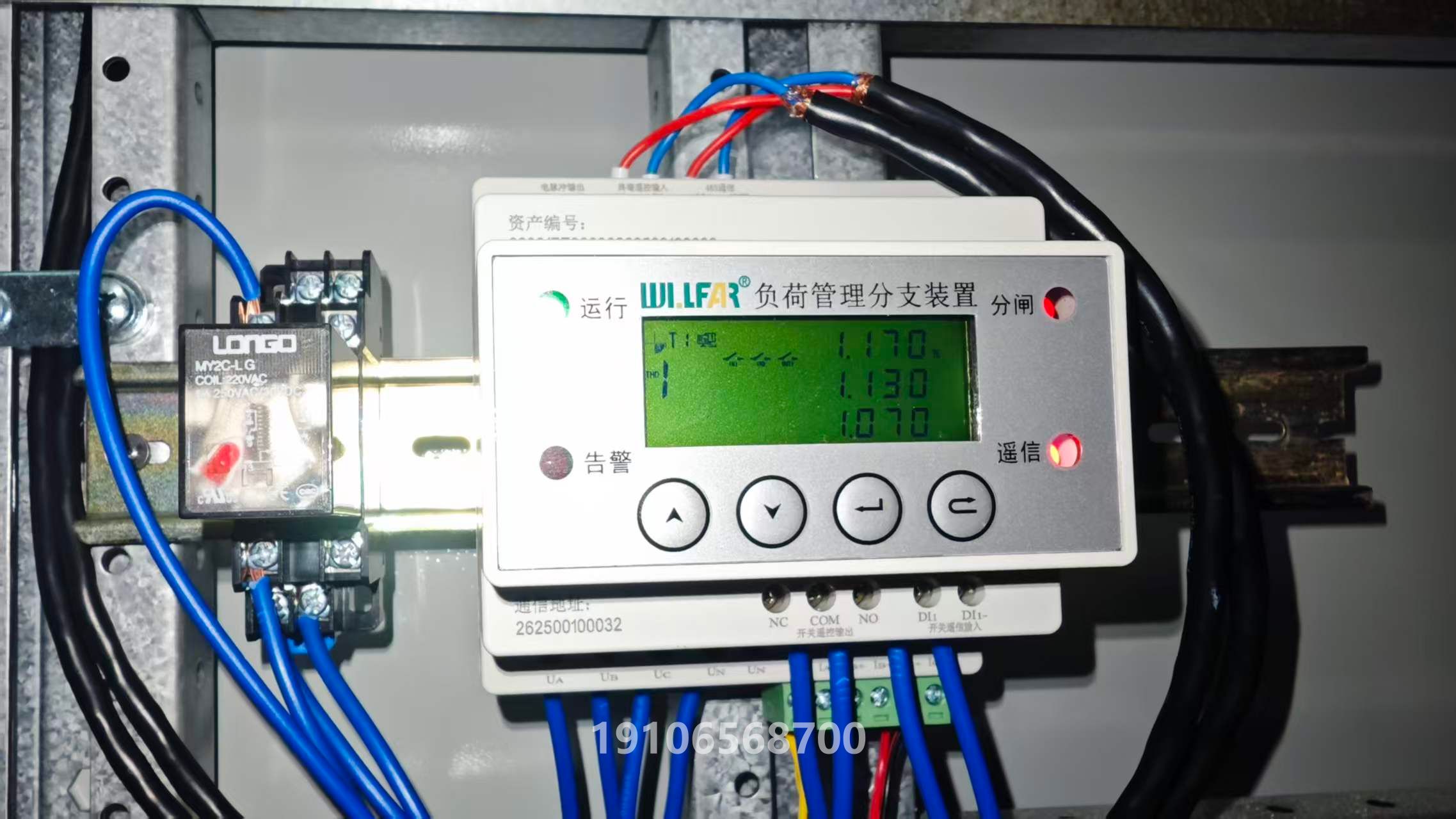

1. 负荷管理分支装置
- 安装位置：光伏并网柜内（每个并网点1台）
- 采集功能：并网点三相电压、电流、有功、无功等电量参数上送
- 控制功能：输出遥控硬接点（刚接点）接入分布式并网断路器分闸线圈，实现并网点断路器远程刚性分闸（仅分闸、不重合闸）
- 满足：“可控”要求

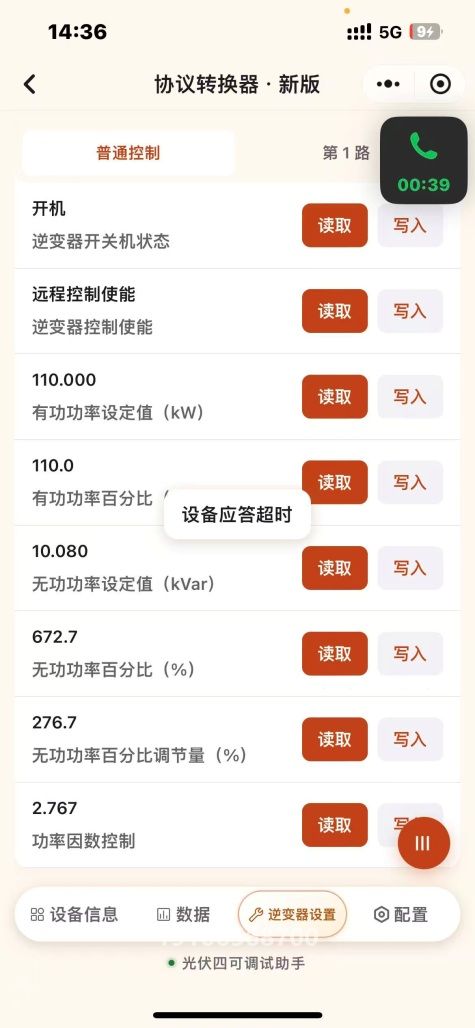

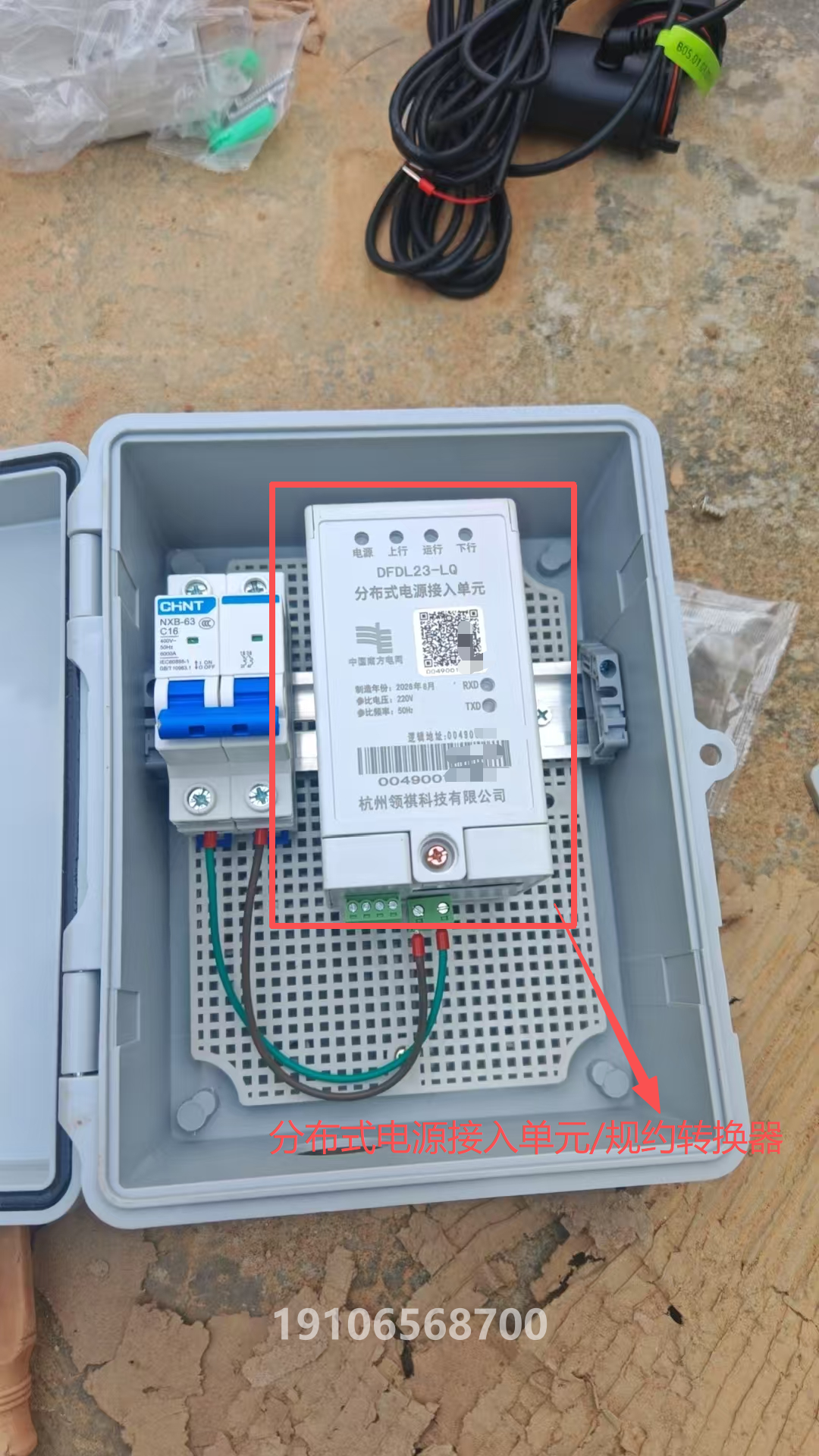

2. 规约转换器（协议转换单元）
- 安装位置：逆变器侧
- 上行通信：经宽带载波/485接入专变量测终端
- 下行通信：RS485对接逆变器通信口
- 核心能力：完成各品牌逆变器规约适配与转换；接收计量主站下发的有功功率调节指令并下发逆变器执行降额调档，满足**“可调”要求**
（四）四可功能实现与验收标准
1. 可观
- 计量主站实时监视电站运行状态、设备告警及并网点开关分位
- 开关变位、故障告警主动上送主站
2. 可测
- 并网点三相电压、电流、有功、无功、功率因数按15分钟周期上送
- 分布式发电量表码冻结，按小时周期上送计量主站
- 数据误差满足计量终端精度指标
3. 可调
- 计量主站下发有功功率限值指令，逆变器按指令降额输出
- 仅做有功柔性调档，不强制停机
- 调档响应满足南网时间指标
4. 可控
- 计量主站下发遥控指令，实现光伏并网断路器远程分闸
- 不支持远程合闸，合闸仅限本地人工操作
- 遥控传动试验成功率100%
三、项目调试与实施经验
第一阶段：前期现场勘查
收集电站基础信息（装机容量、专变容量、逆变器型号、并网点数量、并网点图纸、原有计量回路），确认计量柜安装位置与终端安装空间，排查并网断路器是否具备外部分闸线圈、逆变器RS485通信口及有功调度支持能力，核实现场表计回路、确定电压电流二次采样取点位置（注意不能影响原有贸易计量CT回路）。
第二阶段：硬件安装与二次接线
计量柜内安装专变型量测终端、UPS电源，配置载波模块，敷设通信电缆至光伏并网柜：
- 光伏并网柜内安装负荷管理分支装置（电压采样取自并网点PT/熔断器，电流采样采用独立二次CT，严禁窜入贸易CT回路）
- 分支装置遥控硬接点接入并网断路器分闸线圈（仅分闸）
- 安装规约转换器并分别对接分支装置与逆变器
- 二次回路采用阻燃电缆，做好标识标号，柜内可靠接地
第三阶段：本地调试
上电检查各设备电源与通信状态，校核采样电压、电流、功率读数并与现场表计比对，逆变器通信连通测试，本地模拟遥控分闸传动试验（严禁带负载直接分闸），本地模拟有功调度测试验证逆变器功率降额响应。
第四阶段：主站联调与竣工验收
- 向供电局提交设备资料、终端方案、电站台账，完成主站方案建档
- 终端注册上线，确认电量15分钟、表码小时正常上送
- 主站远程信令测试校准
- 主站远程刚性传动试验验可控功能
- 主站下发有功调度限值验可调功能
- 主站确认**“可观、可测、可调、可控”四项功能全部通过**后，完成现场竣工验收
- 提交现场调盘记录、设备合格证、二次接线图、通信拓扑图、调试报告、主站联调测试记录等竣工资料
四、安全保障与运维要求
- 二次回路改造严格按电力安全工作规程执行，停电作业并做好安全措施；
- 独立CT、独立电压回路，绝不触碰原有贸易计量的CT、PT回路，防止计量失准；
- 远程可控功能仅允许分闸，硬件逻辑锁死禁止远程合闸；
- 全部设备可靠接地，通信线缆采用阻燃屏蔽电缆；
- 改造施工作业不影响用户原有分布式正常发电，尽量选择夜间停机窗口期施工；
- 改造完成后定期检查终端、分支装置、规约转换器电源及通信状态，每正度（每季度）核向主站上送数据与实际发电量；电站扩容或更换逆变器后及时更新供电局主站档案，重新做调度联调测试。
五、领祺产品在本项目中的关键作用

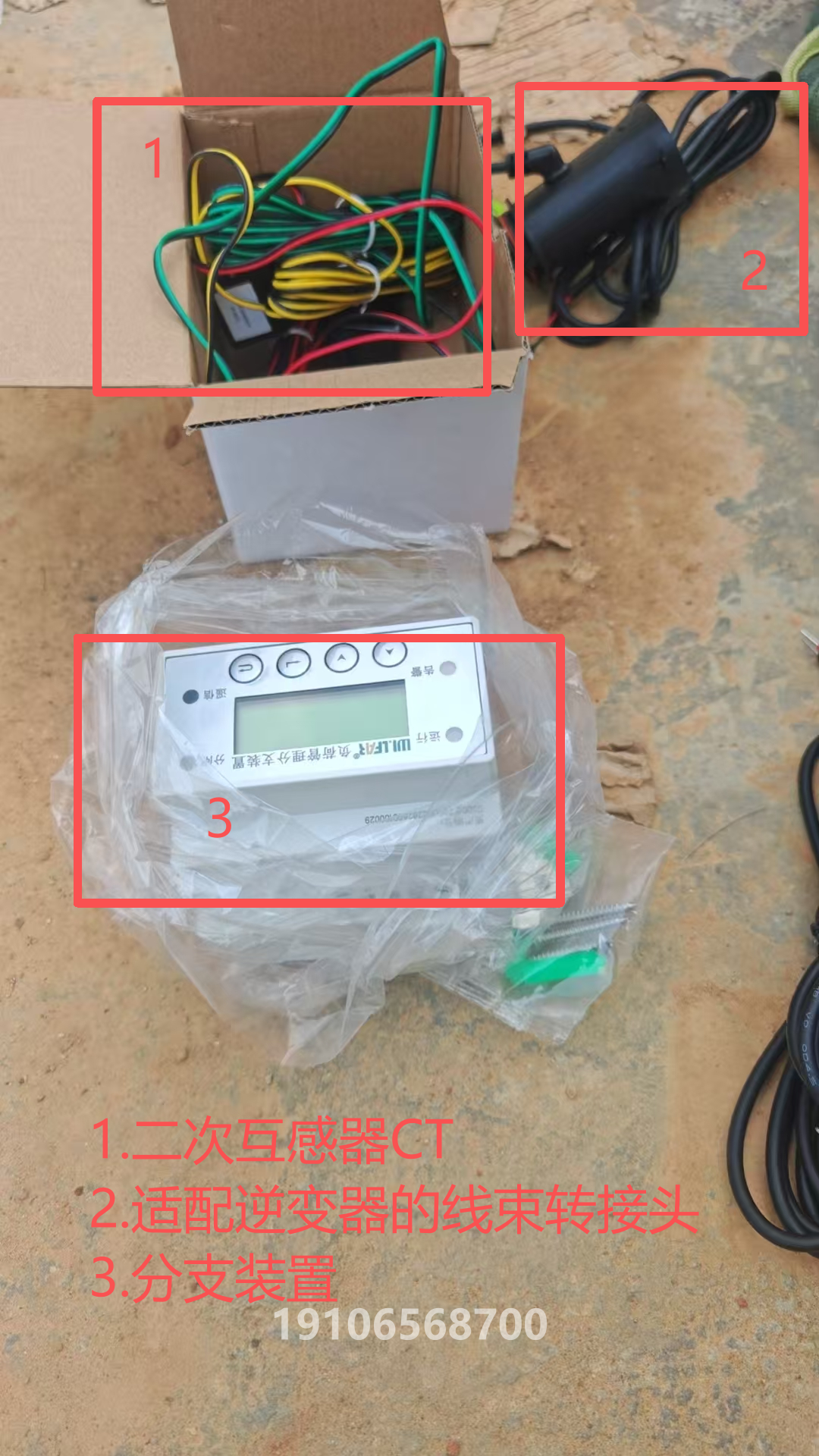

| 设备名称 | 部署位置 | 核心功能 |
|---|---|---|
| 专变型智能量测终端 | 用户计量柜 | 数据汇聚中心，接收主站指令并转发 |
| 负荷管理分支装置 | 每个并网点并网柜 | 电压电流采样、刚性分闸控制 |
| 规约转换器（协议转换单元） | 逆变器侧 | 协议适配、有功降额调节下发 |

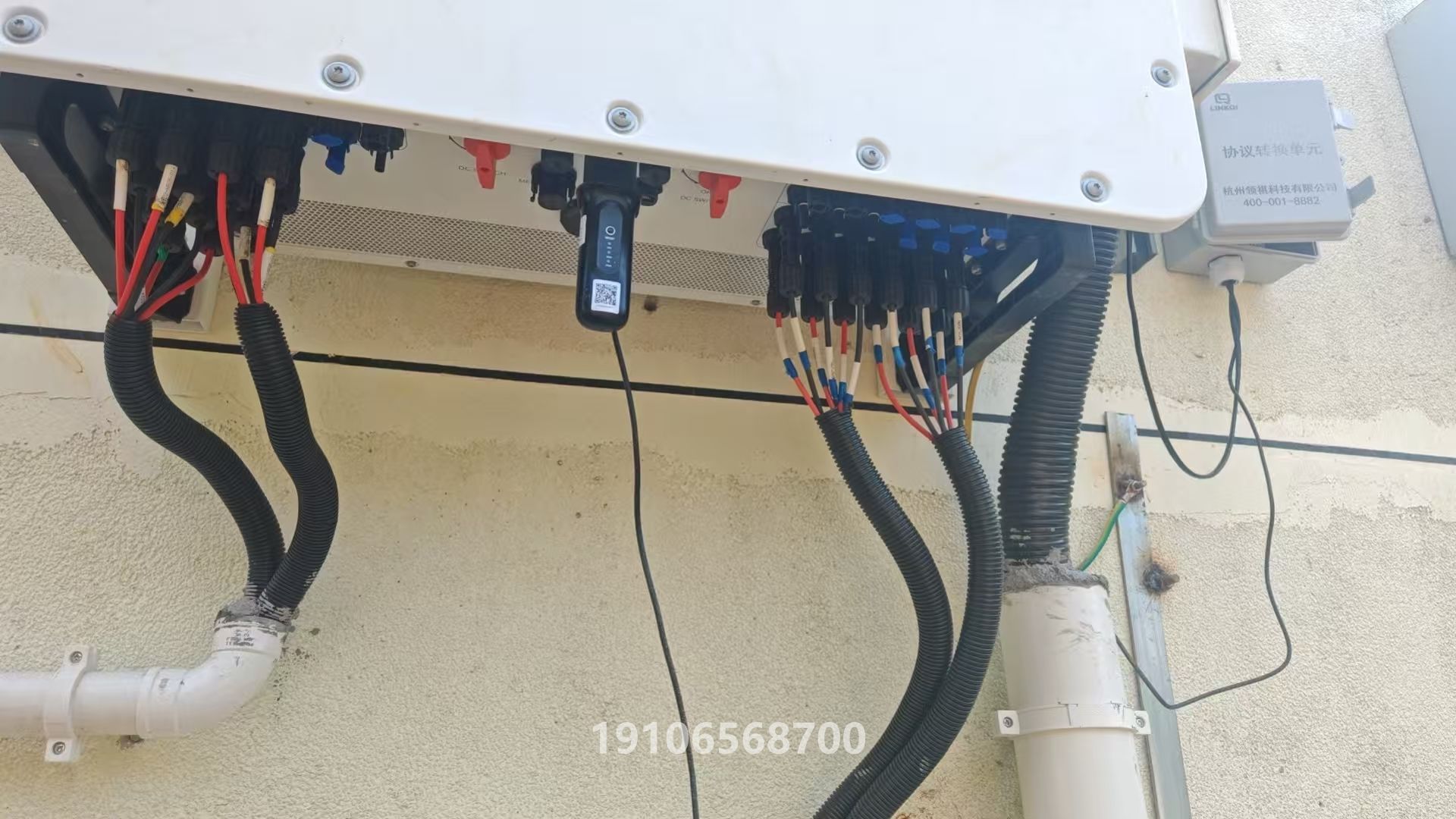

| 线缆转接头 | 柜内布线 | 标准化接线接口 |

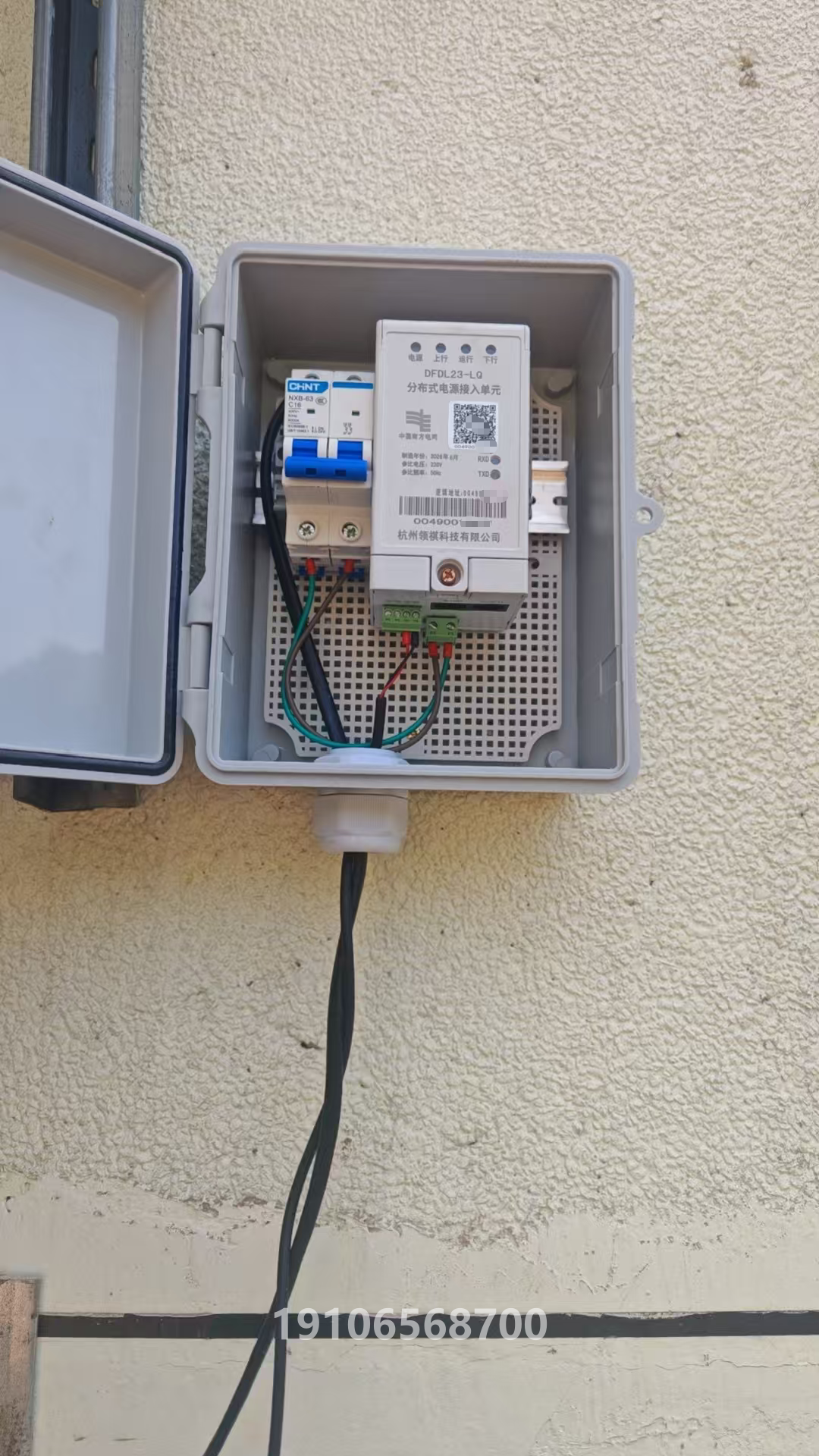

| 防水箱 | 户外安装 | 户外设备IP防护 |
| 二次互感器CT | 采样回路 | 独立二次采样 |

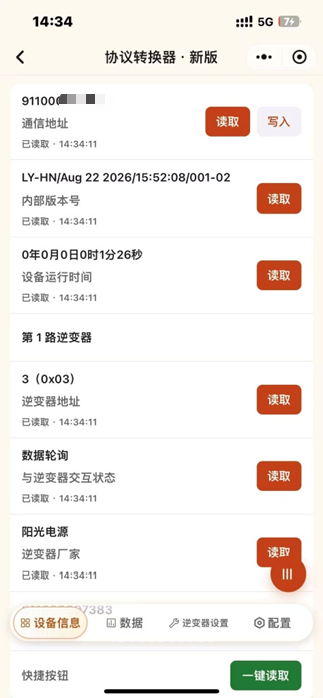

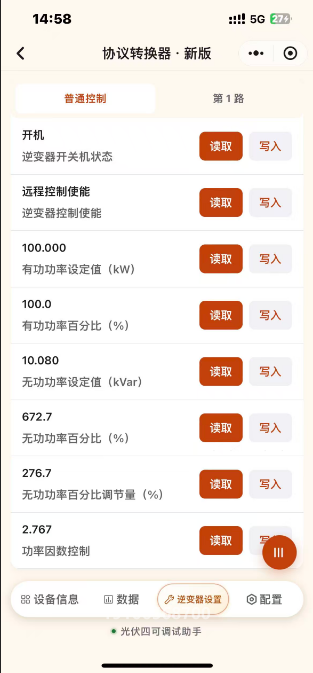

| 领祺光储调试软件 | 本地调试 | 参数配置、读数校核、调试支持 |
常见问题解答（FAQ）
Q1：本项目改造前为什么不具备”四可”能力？
A：本项目为新建增量分布式光储项目，原有逆变器、并网断路器缺少电网远程采集与遥控回路，主站无法获取并网点电压、电流、有功/无功及发电量，也不具备远程有功柔性调节与并网点断路器远程刚性分闸能力，通信回路不满足南方电网调度及加密传输要求，因此不具备任何”四可”能力，按新规不得并网。
Q2：什么是”计量转发转令”技术路线？
A：“计量转发转令”是领祺科技针对不具四可条件项目提出的整体改造思路：通过专变型量测终端作为中间枢纽，将主站下发的调节指令与遥控指令分别经由规约转换器和负荷管理分支装置转发至逆变器与并网断路器，同时反向将并网点电压电流等数据上送主站，一次解决可观、可测、可调、可控所有问题。
Q3：本项目为什么选择”仅分闸”而不支持远程合闸？
A：根据南方电网安全规程，远程可控仅允许分闸，硬件逻辑锁死禁止远程合闸，合闸操作必须由现场人工执行。这是出于电网安全与人身防护双重考虑，避免主站信号异常引发非预期合闸事故。本项目遥控传动试验成功率100%，验证了分闸功能完全可靠。
Q4：改造过程中为什么要严禁窜入贸易CT回路？
A：本项目39.21MW电站的并网点涉及贸易计量，原有CT回路受供电局计量封签保护。改造采用独立CT、独立电压回路进行二次采样，绝不触碰原有贸易CT、PT回路，防止改造过程影响计量准确性，避免引起计量失准争议与法律纠纷。
Q5：本项目39.21MW装机规模在南方电网区域属于什么级别？
A：39.21MW属于中大型分布式光储项目，接入电压等级通常为10kV或35kV。南方电网对该规模项目统一按”四可”刚性要求执行，改造后必须接入电网调度自动化主站，接受AGC有功调节与遥控分闸指令。领祺科技已为多个同等规模项目提供完整四可改造服务，具备成熟落地经验。
项目相关图片资料：本文所用图片均来自本项目现场勘查、设备安装与主站联调等环节的真实留档，涵盖现场实景、设备安装、调档软件界面等关键场景。

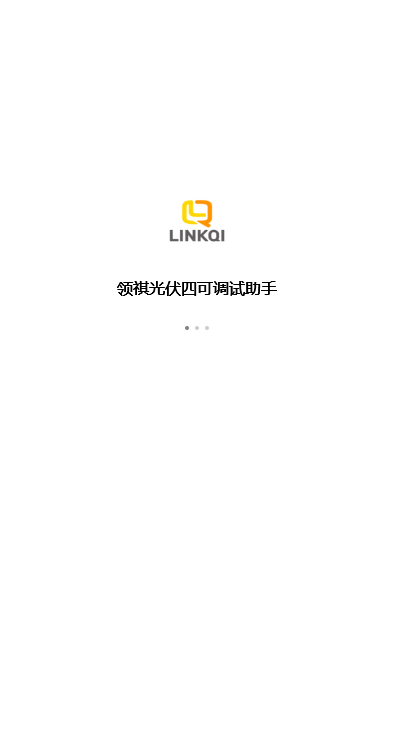

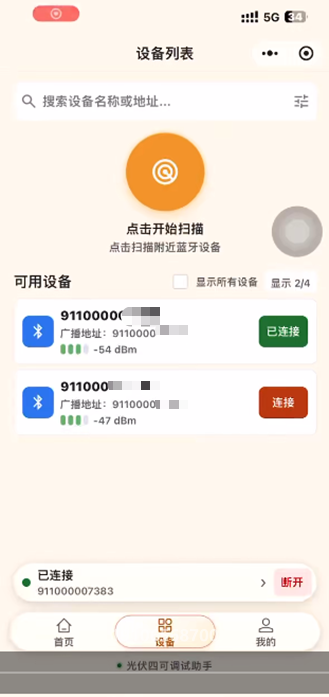

微信小程序调试软件搜索：领祺光储四可助手——领祺科技官方小程序，支持参数配置、调试辅助与现场排障指引。
如需了解本项目计量转发转令改造方案详细技术资料，或咨询同类分布式光储项目四可改造实施细节，欢迎联系杭州领祺科技获取定制化方案与现场服务支持。
