算电协同中心解决方案

1-10MW光伏+储能+算力三位一体系统

方案背景

电是AI最大的运营成本——占数据中心TCO的40-60%。一个2MW的AI推理中心，年电费超过1000万元。

你装了光伏，配了储能，电网也给了并网许可。但问题是：这些设备各说各话，谁能把它们真正联动起来？谁能让光伏发电、储能充放、算力负载像一支乐队那样协调配合？

答案：你需要一个专业的控制层——它在光伏逆变器、储能PCS、GPU服务器、电网调度四者之间，架起一座实时通信和智能决策的桥梁。这就是算电协同中心要做的事。

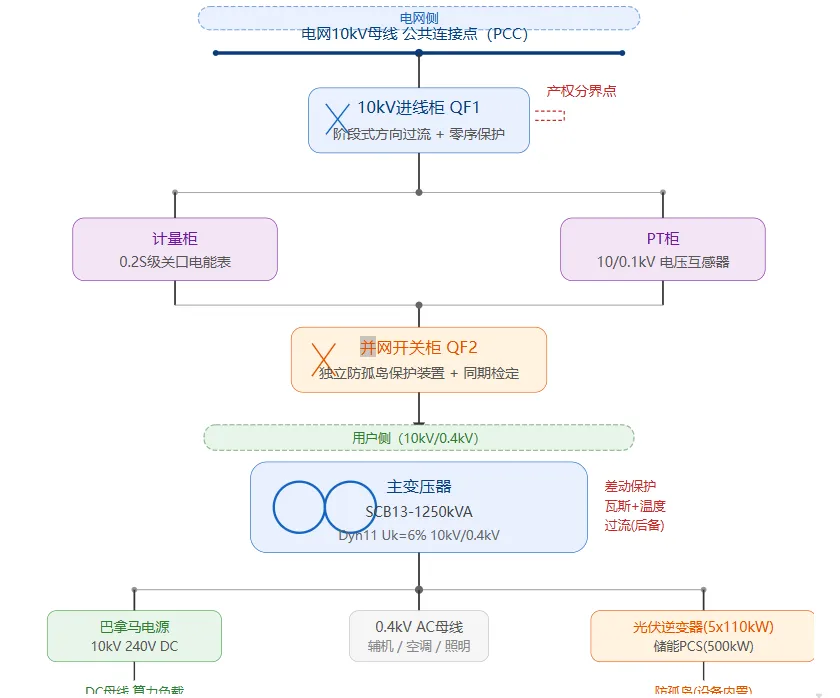

核心架构：7个产品角色，3张网

领祺为算电协同中心定义了7个产品角色，覆盖从电网到芯片的完整控制链：

角色	产品	一句话
调度通信	PBox6218E	跟电网”对话”的远动通信管理机
协议转换	PBox6219A	400+种设备协议，一站接入
边缘计算	PBox8620	断网也能自主决策
协调控制	PBox6220-PQCT	AGC/AVC功率分配，<200ms响应
一次调频	PFCS-3000B	电网频率守门员，<100ms检测
储能EMS	PEMS300	削峰填谷+多时间尺度优化
域间隔离	PBox848F	电力区→算力区安全网关

关键洞察： 7个角色统一部署在3张网上——实时控制网（电力安全I区）、非实时监控网（安全II区）、算力管理网（管理信息区），满足发改委27号令**“安全分区、横向隔离、纵向认证”**要求。

五层功能体系

PUE监测层

PBox实时采集各分路电表数据，计算数据中心PUE值（Power Usage Effectiveness），并通过边缘计算实现能耗预测和优化建议。支持100+分路电表的并联采集，数据采集周期低至100ms。

储能控制层

与双向变流器、PCS通信，实现储能系统的统一控制，支持同时并联多台双向变流器。根据数据中心负荷预测和电价信号，自动调整储能充放电功率，帮助降低用电成本。

电能质量层

部署领祺功率分析仪，监测供配电系统的电压、电流、频率、谐波含量等参数，实现电能质量分析与治理，确保关键负载的稳定供电。

IT监控层

通过Modbus、SNMP等协议，采集UPS、精密配电屏、环境监测设备的数据，实现数据中心的全方位监控，包括温湿度、水浸、门禁、烟雾等。

云平台层

所有数据通过MQTT/HTTP加密上传至领祺设备云平台，可视化展示数据中心能耗、环温、设备状态，支持多角色权限管理和报表生成。

4大核心场景

场景1：中午光伏大发 → 自动扩载

光伏出力超过算力负载20% → 系统自动判断 → 通知算力平台启动更多推理任务 → 绿电就地消纳，不弃光、不被电网罚款。

场景2：电网调峰指令 → 自动降载

收到电网”限功率15%“指令 → PBox6220在200ms内完成功率分配 → 储能放电补缺口+算力暂缓非关键任务 → 3秒内完成闭环调节。

场景3：光纤断了 → 自治运行

PBox8620检测通信中断 → 自动切换边缘自治模式 → 维持最后一次调度指令 → 储能自动充放电 → 光纤恢复后上传日志、同步时钟、恢复云端调度。

场景4：频率跌落 → 毫秒自救

电网频率跌落至49.93Hz（死区以下）→ PFCS-3000B在**<100ms检测** → 独立下令储能PCS放电 → 2秒内完成10%功率突增 → 满足电网一次调频考核、避免罚款。

1-10MW的灵活差异化优势

与适应20MW以上大规模集中式市场的一体化箱式方案相比，1-10MW需要更加灵活性，以获得最经济的投入产出：

• 软硬解耦：控制层独立，外设自由选型
• 400+协议：全品牌设备一站接入
• 无缝兼容：已有光伏和储能设备无需更换，只需加控制层

三步走演进路线

阶段	时间	特征
阶段1	2026-2027	巴拿马电源+HVDC供电，光伏/储能AC并网，当前可交付
阶段2	2027-2028	固态变压器(SST)+800V直流母线，储能/光伏直挂DC，效率再提2%
阶段3	2029+	全直流耦合+原生DC服务器，供电链路效率98.5%+

设备不浪费： 三个阶段演进中，领祺控制层设备无需更换——只需升级协议驱动。投资保值扎实。

合规即竞争力：安全体系

很多项目卡在电网并网验收上——不是因为技术不行，而是因为安全分区不对、保护配置不全、计量表精度不够。

本方案从一开始就按照发改委27号令设计，完整覆盖：

• 国密SM2/SM4：调度通信全程加密
• 安全分区：I区/II区/III区严格隔离
• 纵向认证：调度数据网接入
• 等保三级：关键信息基础设施

并网验收最容易忽略的4项： 继电保护配置（防孤岛保护+线路保护）、关口计量表（0.2S级）、电能质量在线监测、北斗/GPS全站时钟同步——缺任何一样，电网绝对拒绝验收。本方案全部覆盖。

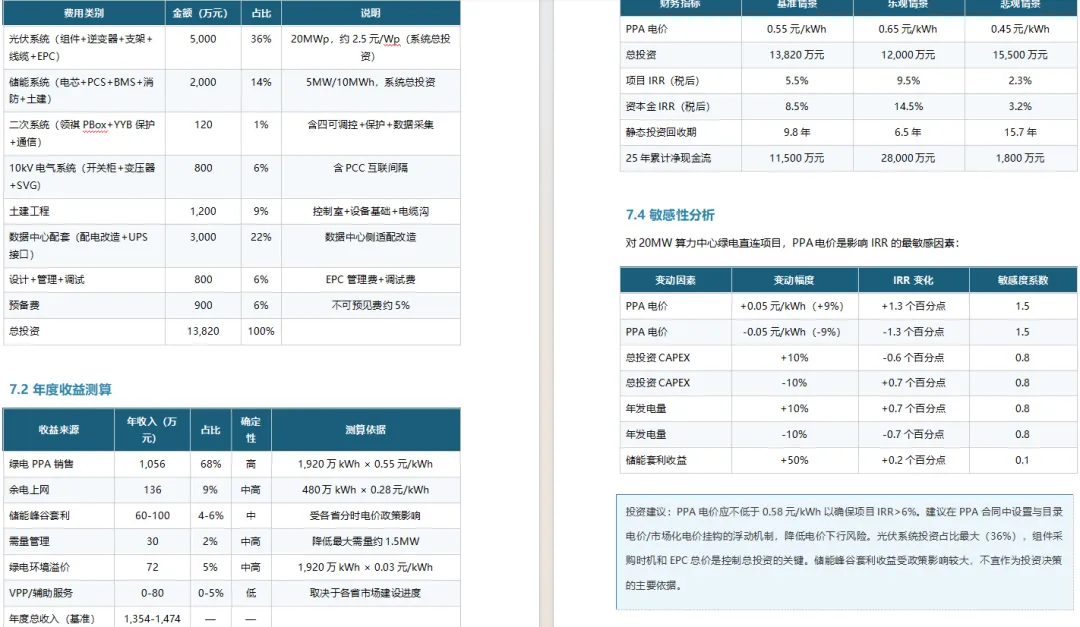

投资参考

规模	供电+储能投资	控制层投资	控制层占比
1MW	345-395万	25-40万	5-6%
5MW	1315-1425万	35-60万	4-5%
10MW	2600-2820万	52-90万	2-3%

花2-6%的投资，让剩下的95-98%真正”活”起来——这是算电协同中心控制层的核心价值。

应用案例

领祺科技为多家数据中心提供了算电协同解决方案，包括浙江某大型IDC（8MW负荷）、杭州某省级数据中心（5MW负荷）。通过部署PBox通信管理机和储能控制系统，客户平均实现能耗成本降低15%，PUE值从1.6优化至1.42，助力绿色低碳转型。

方案优势

• 7个产品角色覆盖从电网到芯片的完整控制链
• 400+协议全品牌设备一站接入，无需更换已有设备
• AGC/AVC功率分配<200ms响应，一次调频<100ms检测
• 断网边缘自治运行，光纤恢复后自动同步
• 满足发改委27号令安全分区、横向隔离、纵向认证要求
• 三阶段演进路线，控制层设备无需更换
